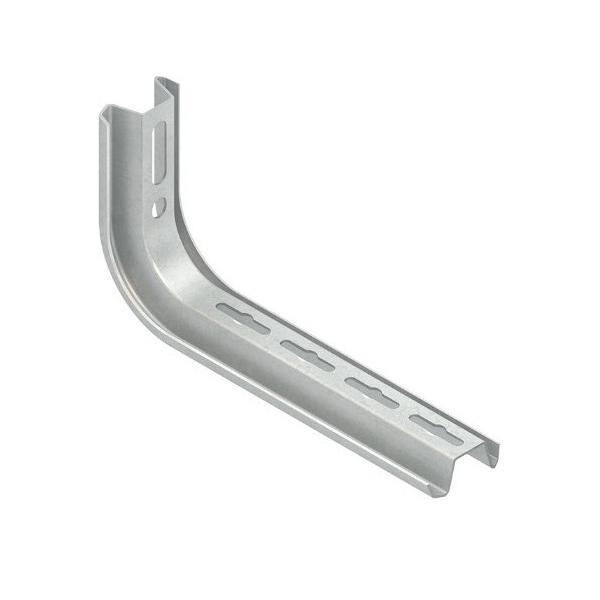

Niedax TKS 300 AUSLEGER/HAENGESTIE

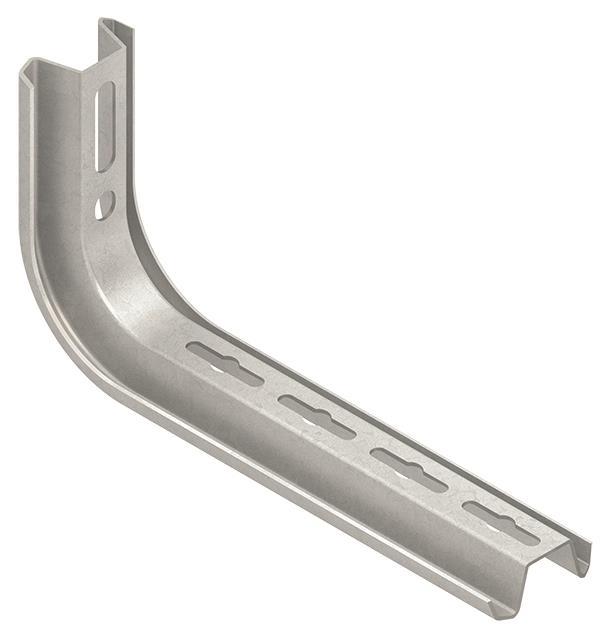

Ausleger/Hängestiel zur Wand- und Hägestielmontage an Wänden und waagerechten Decken Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden (Schraube SKM 10x25 DIN EN ISO 4017 bitte gesondert bestellen). Funtionserhalt E30/E90 gemäß DIN 4102-12 für Kabelrinnen RLVC 60 und Gitterrinnen MTC 54. Zur Verwendung im Funktionserhalt, bitte abP bzw. gutachterliche Stellungnahmen beachten. Bei der Hängestielmontage mit beidseitiger Befestigung ist das Distanzstück TKSD 20 erforderlich (Schraube SKM 10x70 DIN EN ISO 4017 bitte gesondert bestellen). Länge 363 mm Breite 57 mm Höhe 132 mm Geeignet für Kabeltragsystembreite 50 - 300 mm Ausführung Wand- und Stielausleger Winkel 90 - 90 ° Sichere Arbeitslast nach IEC 61537 750 N - Install.Baumaterial Verlegesys/Verbi.Mat Leitgs.Führg.Systeme - NIED Verzinkt Wandausleger 300MM Tks 300

Niedax Abhängung TKS 300 Hersteller:Niedax Bezeichnung:Abhängung Typ:TKS 300 Länge:363 mm Breite:57 mm Höhe:132 mm Geeignet für Kabeltragsystembreite:50..300 mm Ausführung:Wand- und Stielausleger Winkel:90 ° Max. sichere Arbeitslast nach IEC 61537:750 N Geeignet für Funktionserhalt:ja Werkstoff:Stahl Werkstoffgüte:sonstige Oberflächenschutz:bandverzinkt Einsatztemperatur:-20..120 °C Niedax Abhängung TKS 300: weitere Details Ausleger/Hängestiel, für die Wand- und Hängestielmontage an Wänden und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B x L : 132 x 57 x 363 mm Tragfähigkeit F bei L/2 : 0,75 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 Geliefert wird: Niedax Abhängung TKS 300, Verpackungseinheit: 1 Stk., EAN: 4013339184309
