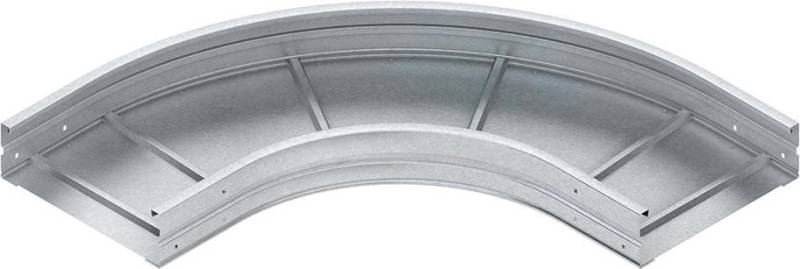

Niedax Rundbogen WRBR 150.400

Produktbeschreibung

Niedax Rundbogen WRBR 150.400

Hersteller:Niedax
Bezeichnung:Rundbogen
Typ:WRBR 150.400
Richtungsänderung:horizontal
Winkel:90°
Bauform:Bogen starr
Bogenausführung:glatter Bogen
Mit Oberteil:nein
Innenradius:500 mm
Kabelrinnenhöhe:150 mm
Kabelrinnenbreite:400 mm
Materialstärke:1,5 mm
Seitenlochung:nein
Montagelochung im Boden:nein
NATO-Lochbild:nein
Ausführung:integrierter Verbinder
Geeignet für Funktionserhalt:nein
Werkstoff:Stahl
Rostfreier Stahl, gebeizt:nein
Werkstoffgüte:sonstige
Oberflächenschutz:bandverzinkt
Einsatztemperatur:-20..120 °C

Niedax Rundbogen WRBR 150.400: weitere Details

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150... Weitspannkabelrinne WRU 150... Weitspannkabelrinne WRLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 400 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Geliefert wird: Niedax Rundbogen WRBR 150.400, Verpackungseinheit: 1 Stk., EAN: 4013339949359
