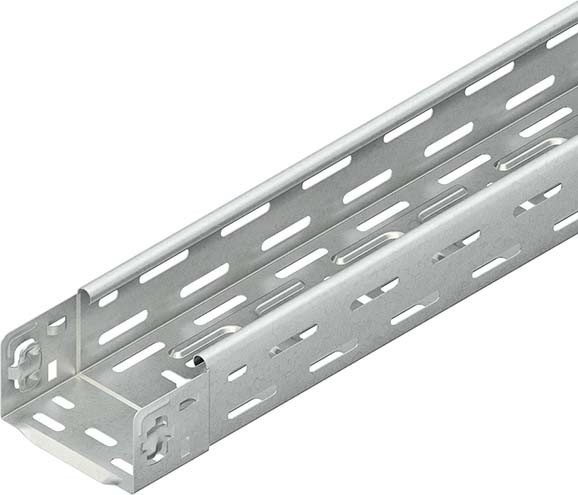

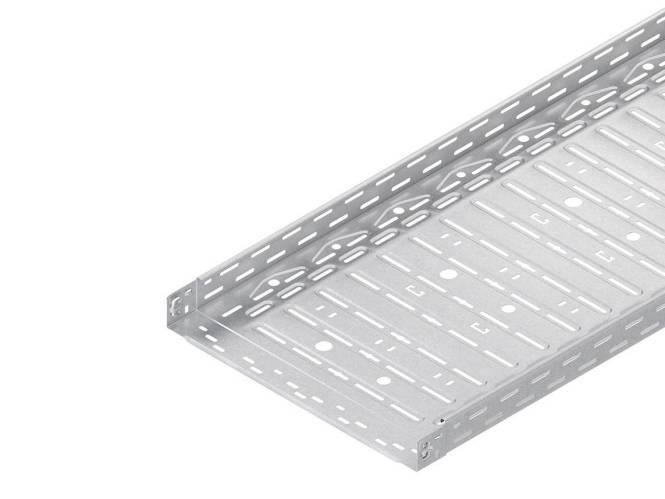

Niedax RLVC 60.500 Kabelrinne (3m)

Niedax Kabelrinne RLVC 60.500 Hersteller:Niedax Bezeichnung:Kabelrinne Typ:RLVC 60.500 Höhe:60 mm Breite:500 mm Materialstärke:0,9 mm Länge:3000 mm Arbeitslänge:3000 mm Nutzbarer Querschnitt:29800 mm² Mit Oberteil:nein Seitenlochung:ja Montagelochung im Boden:ja NATO-Lochbild:nein Ausführung:integrierter Verbinder Art des Verbinders:Klickbefestigung Geeignet für Funktionserhalt:nein Werkstoff:Stahl Einsatztemperatur:-20..120 °C Werkstoffgüte:sonstige Oberflächenschutz:bandverzinkt Gewicht:4,25743 kg/m Belastungstesttyp nach IEC 61537:Typ II Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m:2000 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m:1450 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m:900 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m:550 N/m Niedax Kabelrinne RLVC 60.500: weitere Details Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 500 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 445 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 130 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 29800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 Geliefert wird: Niedax Kabelrinne RLVC 60.500, Verpackungseinheit: 3 Mtr., EAN: 4013339948215

Kabelrinnen leicht, gelocht, mit angeprägtem Stoßstellenverbinder mit versetzt angeordneter Seiten- und Bodenperforation für stufenlose Befestigung und Anbringung der Systembauteile Achtung: unterschiedliche Lochbilder bei unterschiedlichen Breiten. Zusätzlich Bodenperforation 13,5, 16,5, 20,5 und 25,5 ab einer Rinnenbreite von 200 mm für die Anbringung von Kabelverschraubungen Auslässe zur Kabelbinderbefestigung, durch T-Auslass im Boden ab einer Rinnenbreite von 300 mm ist eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben möglich (kein Fädelaufwand). RLVC 60.100 - RLVC 60.400: Funktionserhalt E30/E90 gemäß DIN 4102-12 für Breiten 400 mm, einem Kabeleigengewicht 25 kg/m und einem max. Befestigungsabstand von 1,5 m. Höhe 60 mm Breite 500 mm Materialstärke 0,9 mm Länge 3000 mm Arbeitslänge 3000 mm Nutzbarer Querschnitt 29800 qmm Mit Oberteil nein Seitenlochung ja Montagelochung im Boden ja NATO-Lochbild nein Ausfüh - Install.Baumaterial Verlegesys/Verbi.Mat Leitgs.Führg.Systeme - NIED Kabelrinne RLVC 60.500 414244 (Inhalt 3 Stück)
