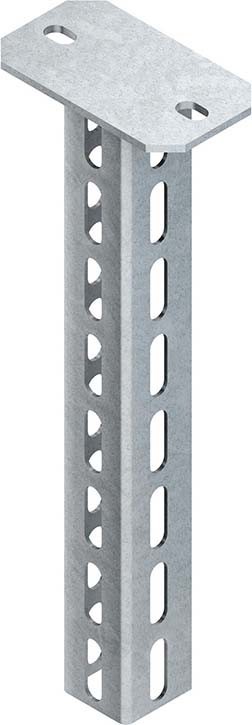

Niedax Hängestiel U-Profil HU 5050/600 E5

Produktbeschreibung

Niedax Hängestiel U-Profil HU 5050/600 E5

Hersteller:Niedax
Bezeichnung:Hängestiel U-Profil 50x50x605mm
Typ:HU 5050/600 E5
Länge:605 mm
Profilbreite:50 mm
Profilhöhe:50 mm
Ausführung:U-Profil
Tragfähigkeit:4 kN
Geeignet für Funktionserhalt:ja
Werkstoff:rostfreier Stahl
Rostfreier Stahl, gebeizt:ja
Werkstoffgüte:Edelstahl 316 (V4A)
Oberflächenschutz:sonstige
Einsatztemperatur:-20..120 °C
Gewicht:1,7584 kg

Niedax Hängestiel U-Profil HU 5050/600 E5: weitere Details

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 E5 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAM... E5 KTA... E5 Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 605 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Geliefert wird: Niedax Hängestiel U-Profil 50x50x605mm HU 5050/600 E5, Verpackungseinheit: 1 Stk., EAN: 4013339945788
