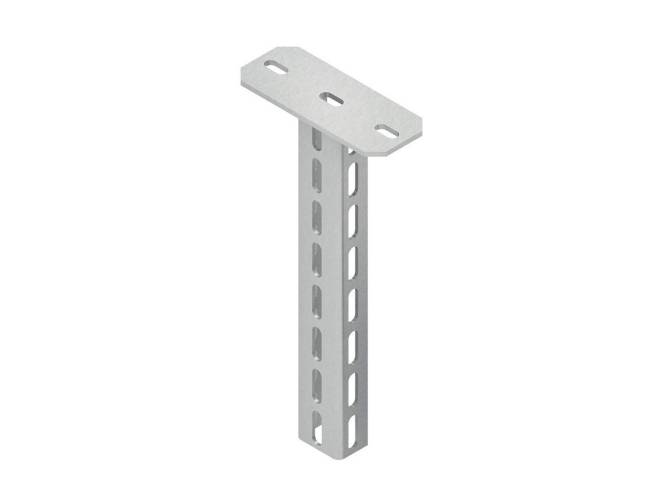

Niedax Hängestiel HU 6040/400

Produktbeschreibung

Niedax Hängestiel HU 6040/400

Hersteller:Niedax
Bezeichnung:Hängestiel
Typ:HU 6040/400
Länge:406 mm
Profilbreite:40 mm
Profilhöhe:60 mm
Ausführung:U-Profil
Tragfähigkeit:6 kN
Geeignet für Funktionserhalt:ja
Werkstoff:Stahl
Rostfreier Stahl, gebeizt:nein
Werkstoffgüte:sonstige
Oberflächenschutz:feuerverzinkt
Einsatztemperatur:-20..120 °C
Gewicht:2,10947 kg

Niedax Hängestiel HU 6040/400: weitere Details

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAL... KTAM... KTA... KTAS... für Ausleger : KTAS 100 - 400 (Funktionserhalt/KFO) Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm U-Profil : 40 x 60 x 40 mm Materialstärke t : 4 mm dreiseitige Profillochung, einreihig : 13 x 40 mm mittiger Abstand : 50 mm Gesamtlänge L : 406 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Geliefert wird: Niedax Hängestiel HU 6040/400, Verpackungseinheit: 1 Stk., EAN: 4013339891481
