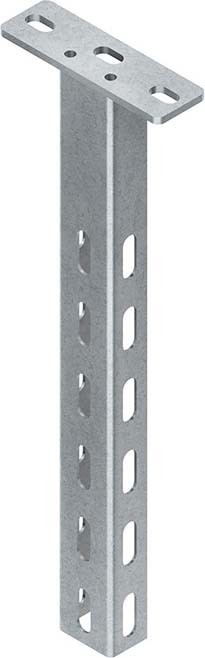

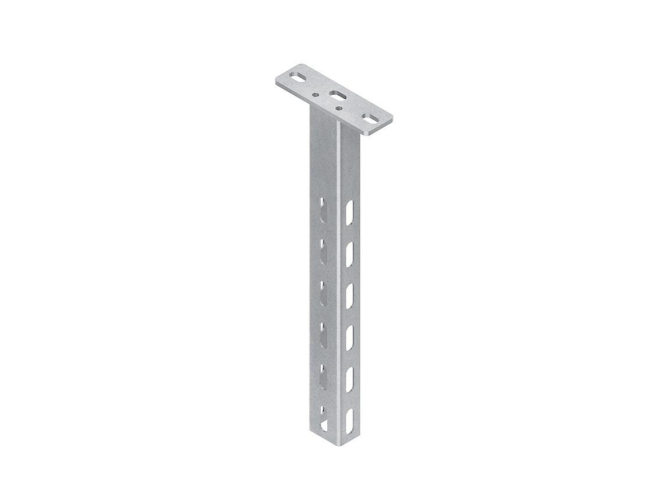

Niedax Hängestiel, U-Profil HU 4530/800 FL

Produktbeschreibung

Niedax Hängestiel, U-Profil HU 4530/800 FL

Hersteller:Niedax
Bezeichnung:Hängestiel, U-Profil 43,5x29,5x805mm
Typ:HU 4530/800 FL
Länge:805 mm
Profilbreite:30 mm
Profilhöhe:45 mm
Ausführung:U-Profil
Tragfähigkeit:2 kN
Geeignet für Funktionserhalt:nein
Werkstoff:Stahl
Rostfreier Stahl, gebeizt:nein
Werkstoffgüte:sonstige
Oberflächenschutz:feuerverzinkt
Einsatztemperatur:-20..120 °C
Gewicht:1,29987 kg

Niedax Hängestiel, U-Profil HU 4530/800 FL: weitere Details

Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 125 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 805 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Geliefert wird: Niedax Hängestiel, U-Profil 43,5x29,5x805mm HU 4530/800 FL, Verpackungseinheit: 1 Stk., EAN: 4013339164899
