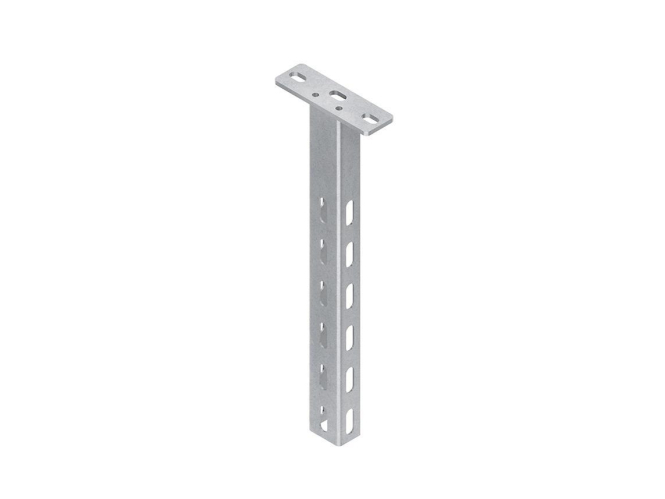

Niedax Hängestiel, U-Profil HU 4530/400 FL

Produktbeschreibung

Niedax Hängestiel, U-Profil HU 4530/400 FL

Hersteller:Niedax
Bezeichnung:Hängestiel, U-Profil 43,5x29,5x401mm
Typ:HU 4530/400 FL
Länge:401 mm
Profilbreite:30 mm
Profilhöhe:45 mm
Ausführung:U-Profil
Tragfähigkeit:2 kN
Geeignet für Funktionserhalt:nein
Werkstoff:Stahl
Rostfreier Stahl, gebeizt:nein
Werkstoffgüte:sonstige
Oberflächenschutz:feuerverzinkt
Einsatztemperatur:-20..120 °C
Gewicht:0,75669 kg

Niedax Hängestiel, U-Profil HU 4530/400 FL: weitere Details

Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 123 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 401 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Geliefert wird: Niedax Hängestiel, U-Profil 43,5x29,5x401mm HU 4530/400 FL, Verpackungseinheit: 1 Stk., EAN: 4013339164851
