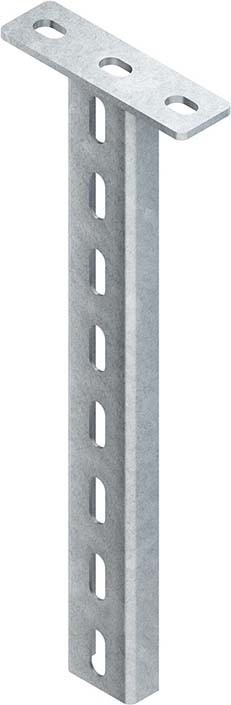

Niedax HUF 50/600 HAENGESTIEL

Niedax Hängestiel HUF 50/600 Hersteller:Niedax Bezeichnung:Hängestiel Typ:HUF 50/600 Länge:601 mm Profilbreite:22 mm Profilhöhe:50 mm Ausführung:U-Profil Tragfähigkeit:2 kN Geeignet für Funktionserhalt:ja Werkstoff:Stahl Rostfreier Stahl, gebeizt:nein Werkstoffgüte:sonstige Oberflächenschutz:feuerverzinkt Einsatztemperatur:-20..120 °C Gewicht:1,03367 kg Niedax Hängestiel HUF 50/600: weitere Details Hängestiel, U-Profil mit angeschweißter Kopfplatte, System HUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTUL... KTUM... für Doppelausleger : KTDL... für Zentralabhängung : ZKU... = 400 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 601 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Geliefert wird: Niedax Hängestiel HUF 50/600, Verpackungseinheit: 1 Stk., EAN: 4013339169207

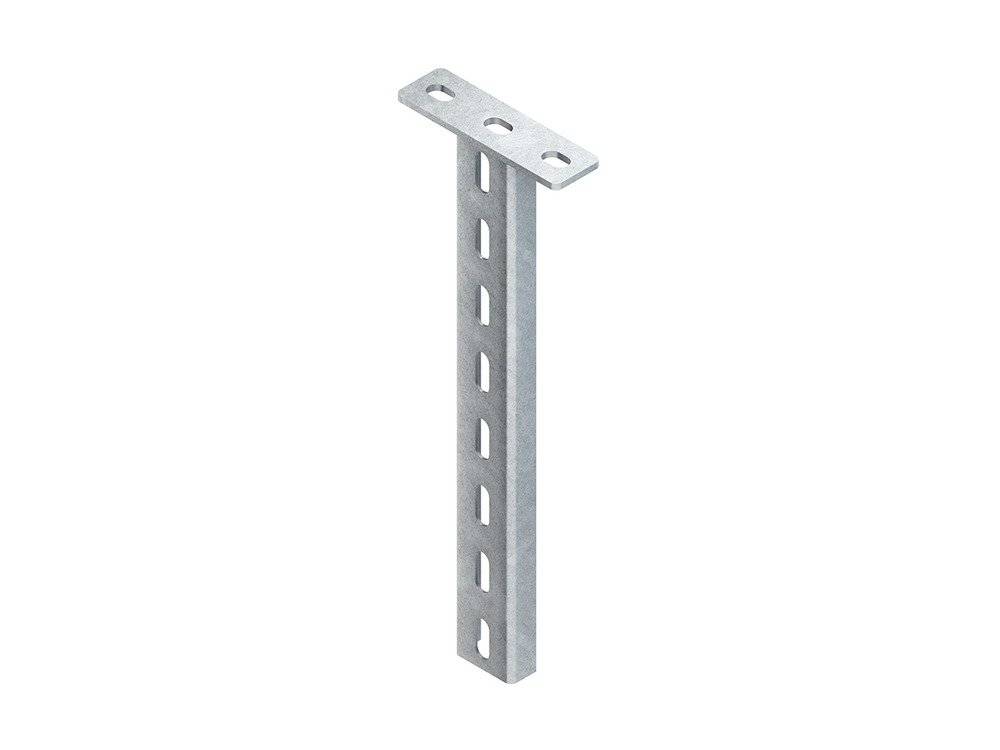

Hängestiele System HUF 50 Tauchfeuerverzinkt nach DIN EN ISO 1461. Hängestiel mit angeschweißter Kopfplatte für Ausleger KTUM... bis 400 mm Breite Funktionserhalt E30/E90 gemäß DIN 4102-12 für Kabelrinnen RLVC 60 und Gitterrinnen MTC 54 Zur Verwendung im Funktionserhalt, bitte abP bzw. gutachterliche Stellungnahme beachten. Länge 601 mm Profilbreite 22 mm Profilhöhe 50 mm Ausführung U-Profil Tragfähigkeit 2 kN Geeignet für Funktionserhalt ja Werkstoff Stahl Rostfreier Stahl, gebeizt nein Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt Einsatztemperatur -20 - 120 °C Gewicht 1,03367 kg - Install.Baumaterial Verlegesys/Verbi.Mat Leitgs.Führg.Systeme - NIED Hängestiel HUF50/600 ** 600mm feuerverzinkt
