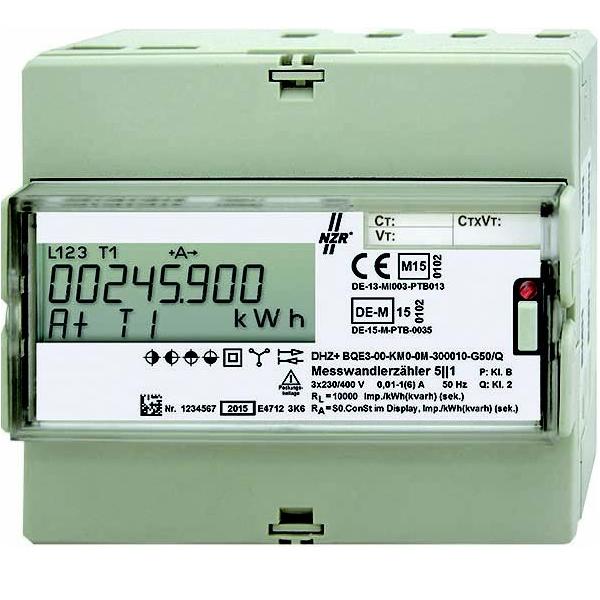

NZR Hutschienenzähler DHZ S0 1 #57320405

Produktbeschreibung

NZR Hutschienenzähler DHZ S0 1 #57320405

Hersteller:NZR
Bezeichnung:Hutschienenzähler
Typ:DHZ S0 1 #57320405
Zählertyp:elektronisch
Nennstrom (In):5 A
Maximalstrom (Imax):6 A
Nennspannung (Un) N-L:230 V
Nennspannung (Un) L-L:400 V
Frequenz:50 Hz
Genauigkeitsklasse:B
Polart:Vierleiter
Ausführung:Messwandler
Energieart:Wirkleistung
Geeignet für:Bezug
Tarifausführung:Zweitarif
Tarifsteuerung:extern
Messungsart Lastgang:nein
Rücklaufsperre:ja
Geeicht:ja
Zulassung:Measuring Instruments Directive
Impulsausgang:elektrisch
Impulsart:S0
Impulsrate:1000 Imp/kWh (kvarh)
Anzeigeart:digital
Montageart:REG
Breite in Teilungseinheiten:6
Breite:120 mm
Tiefe:80 mm
Höhe:100 mm
Ausführung der Schnittstelle:M-Bus
EDL40-Signatur:nein
Mit Sperrcode:nein
Anzahl der Stellen:8
Schutzart (IP):IP20
Schutzart (NEMA):sonstige

NZR Hutschienenzähler DHZ S0 1 #57320405: weitere Details

Der DHZ+ ist ein digitaler 2-Tarif-Wirkergiezähler für das 4-Leiter-Drehstromnetz mit M-BUS + 2xS0-Impulsausgang für Bezug für Hutschienenmontage. Der DHZ+ ist ein digitaler 2-Tarifzähler zur Messung von positiver (Bezug) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandlerschluss, Displayanzeige für: Energiewert, Displaytest, Impulskonstante, Impulslänge, M-Bus Adressen, Baudrate, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, M-BUS Schnittstelle, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Directive). Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung, Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und, Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk.Technische Daten System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 1(6) A für Bezug, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang 2 x OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 1000Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, M-Bus Schnittstelle gem. DIN EN 13757-2, -3 (300 bis 9600 Baud), Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm

Geliefert wird: NZR Hutschienenzähler DHZ S0 1 #57320405, Verpackungseinheit: 1 Stk., EAN: 4048652031993
