NIED Durchsteckanker DAM6X5 **

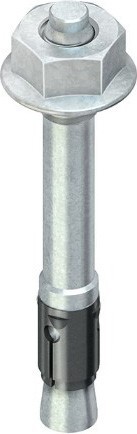

Niedax Durchsteckanker DAM 6X5 Hersteller:Niedax Bezeichnung:Durchsteckanker Typ:DAM 6X5 Befestigungsvorrichtung:sonstige Durchsteckmontage:ja Vorsteckmontage:nein Max. Klemmdicke:5 mm Geeignet für Beton:ja Geeignet für Naturstein:nein Schlüsselweite:10 mm Werkstoff der Hülse:Stahl Werkstoffgüte der Hülse:sonstige Oberflächenschutz:galvanisch/elektrolytisch verzinkt Gewindeart:metrisch Gewindemaß (metrisch):6 Bohrlochdurchmesser:6 mm Länge:40 mm Min. Bohrlochtiefe:50 mm Zul. Last Zugzone:1,4 kN Mit Zulassung:ja Selbstbohrend:nein Niedax Durchsteckanker DAM 6X5: weitere Details Durchsteckanker mit metrischem Anschlußgewinde M 6, einschließlich galvanisch verzinkter Flanschmutter. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich : Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Setzen des Durchsteckankers, dass die effektive Verankerungstiefe eingehalten wird. Die Übereinstimmung wird sichergestellt mit der Einhaltung der zulässigen Anbauteildicke (Klemmbereich). Technische Angaben Anschlußgewinde : M 6 Gesamtlänge L : 50 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 5 mm effektive Verankerungstiefe h ef : 30 mm empfohlenes Drehmoment : 4 Nm Schlüsselweite : 10 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001 Geliefert wird: Niedax Durchsteckanker DAM 6X5, Verpackungseinheit: 1 Stk., EAN: 4013339158126
