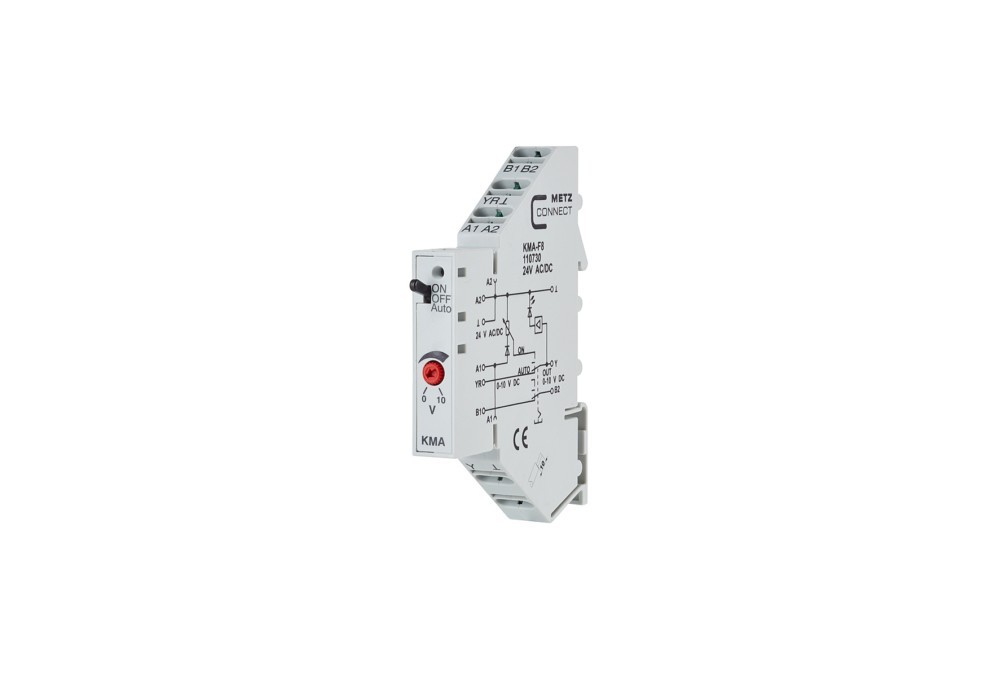

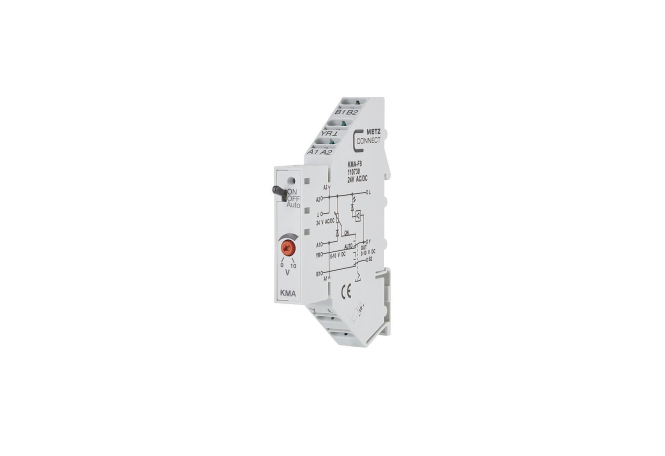

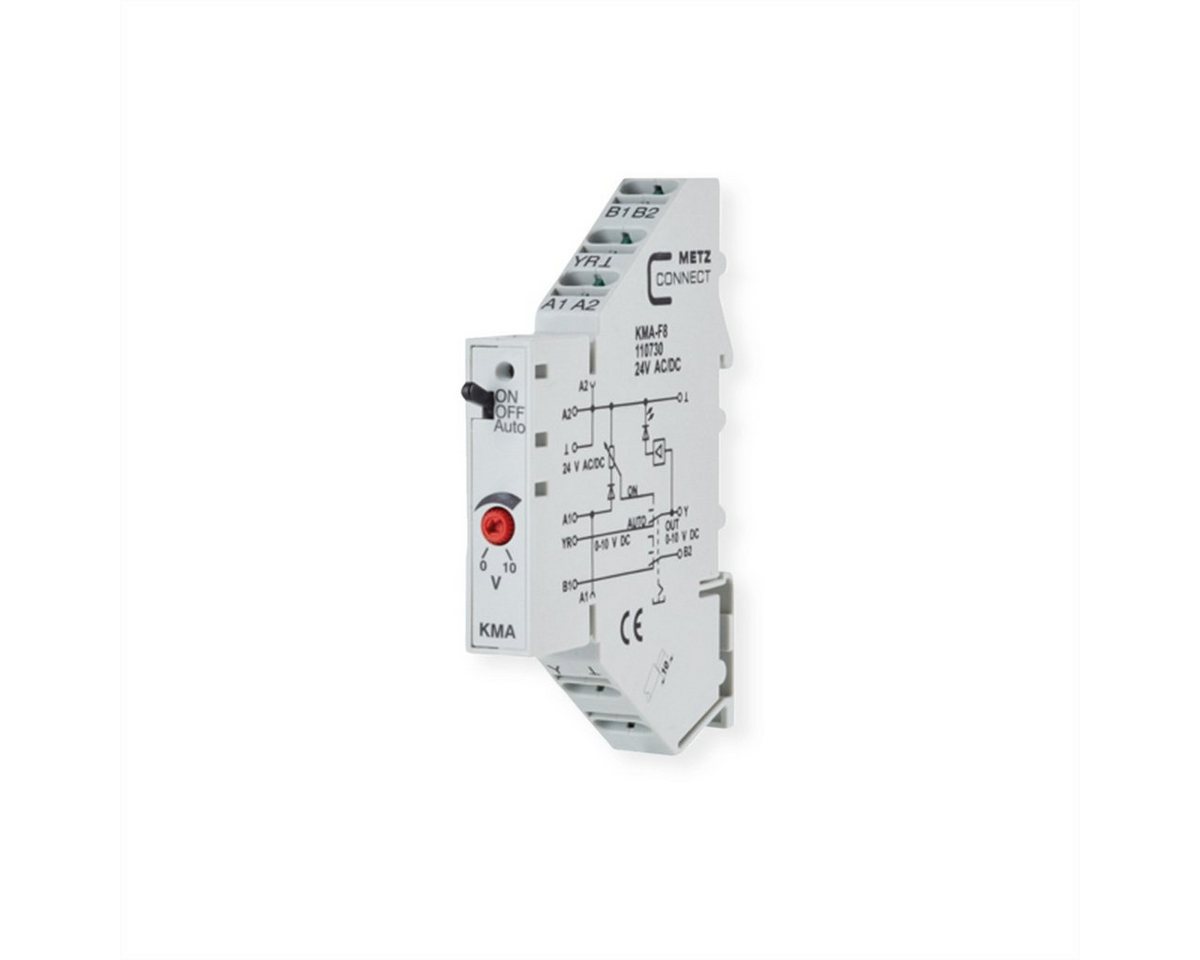

Metz Connect 110730 KMA-F8 24 V AC/DC 0-10 V DC

Metz Connect Analogwertgeber 110730 Hersteller:Metz Connect Bezeichnung:Analogwertgeber KMA-F8 Typ:110730 Bidirektional:nein Galvanische Trennung:ohne Nennstromaufnahme:19 mA Metz Connect Analogwertgeber 110730: weitere Details Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.Anschluss mit Federkraftklemmen (Push-In), Sollwertgeber, Handbedienebene mit Rückmeldung, LED-Helligkeit proportional zur Stellgröße Geliefert wird: Metz Connect Analogwertgeber KMA-F8 110730, Verpackungseinheit: 1 Stk., EAN: 4250184123224

Analogwertgeber KMA-F8 Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ZollONZoll. Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet. Anschluss mit Federkraftklemmen (Push-In) Sollwertgeber Handbedienebene mit Rückmeldung LED Helligkeit proportional zur Stellgröße Merkmale Eingang/Betriebsspannung24 V AC/DC Eingang/StromaufnahmeAC 30 mA Eingang/StromaufnahmeDC 19 mA Eingang/Spannung0 bis 10 V DC Ausgang/Spannung0 bis 10 V DC Anzeige LEDrot - Industriematerial Ind-Schaltgeraete Indus.Relais/Schütz - BTR Analogwertgeber KMA-F8 24 V AC/DC, 0...10 V 110730

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet. Anschluss mit Federkraftklemmen (Push-In) Sollwertgeber Handbedienebene mit Rückmeldung LED-Helligkeit proportional zur Stellgröße

METZ CONNECT Analogwertgeber KMA-F8 110730 (110730)
