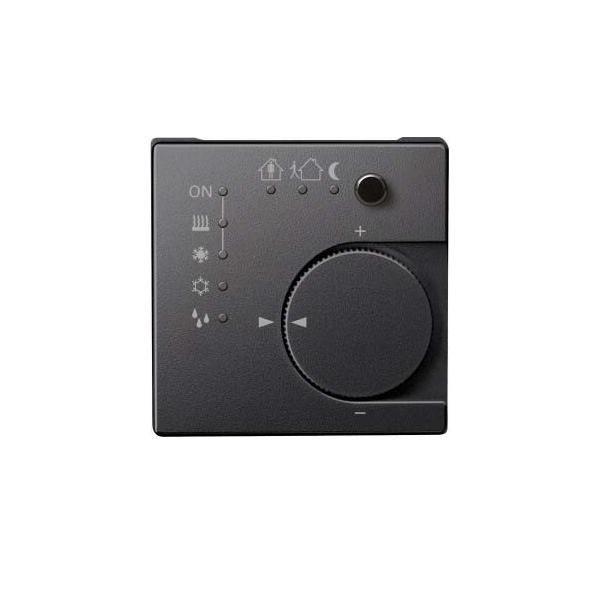

Merten KNX Raumtemperaturregler 616814

Produktbeschreibung

Merten KNX Raumtemperaturregler 616814

Hersteller:Merten
Bezeichnung:KNX Raumtemperaturregler UP/PI m.Tast.schnitt
Typ:616814
Bussystem KNX:ja
Bussystem KNX-Funk:nein
Bussystem Funkbus:nein
Bussystem LON:nein
Bussystem Powernet:nein
Andere Bussysteme:ohne
Funk bidirektional:nein
Zusammenstellung:Basiselement mit zentraler Abdeckplatte
Montageart:Unterputz
Mit Vor-Ort Bedienung:nein
Mit Diebstahl-/Demontageschutz:ja
Mit LED-Anzeige:ja
Mit Display:nein
Werkstoff:Kunststoff
Werkstoffgüte:Thermoplast
Oberflächenschutz:unbehandelt
Ausführung der Oberfläche:matt
Farbe:anthrazit
RAL-Nummer (ähnlich):7024
Transparent:nein
Manuelle Sollwertverstellung:ja
Präsenztaster:ja
Parallel-Betrieb möglich:nein
Schutzart (IP):IP20
Mit Busankopplung:ja
Klasse des Temperaturreglers:IV
Min. Tiefe der Gerätedose:46 mm

Merten KNX Raumtemperaturregler 616814: weitere Details

Im Design System M. Das Gerät ist ein Raumtemperaturregler und ein Binäreingang. In Abhängigkeit der Betriebsart, des aktuellen Temperatur-Sollwertes und der Raumtemperatur wird eine Stellgröße zur Heizungs- oder Kühlungssteuerung auf den KNX gesendet. Die Temperatur kann wahlweise durch den internen oder durch einen externen Temperaturfühler, der an der Klemmleiste der Tasterschnittstelle anzuschließen ist, erfasst. Die Tasterschnittstelle erzeugt intern eine Signalspannung zum Anschluss von max. vier konventionellen Tastern/potentialfreien Kontakten. Davon lassen sich zwei Eingänge zum Anschluss von Low Current-LEDs verwenden. Mit integriertem Busankoppler. Der Busanschluss erfolgt über eine Busanschlussklemme. Softwarefunktionen KNX Funktionen Raumtemperaturregler Reglertyp 2-Punkt-Regelung, stetige PI-Regelung, schaltende PI-Regelung (PWM). Ausgang Stetig im Bereich 0xx100% oder schaltend EIN/AUS. Regler-Mode -Heizen mit einem Reglerausgang. Kühlen mit einem Reglerausgang. Heizen und Kühlen mit getrennten Reglerausgängen. Heizen und Kühlen mit einem Reglerausgang. 2-stufiges Heizen mit 2 Reglerausgängen. 2-stufiges Kühlen mit 2 Reglerausgängen. Betriebsarten Komfort, Komfortverlängerung, Standby, Nachtabsenkung, Frost-/Hitzeschutz. Bedienung Sollwertverstellung mit Stellrad im Bereich parametrierbar, Präsenztasterfunktion parametrierbar/abschaltbar. Ventilschutz, Regelung sperren. Funktionen Tasterschnittstelle Schalten, Dimmen, Jalousie, Wertgeber (Dimmwertgeber, Nebenstelle für Lichtszenen mit/ohne Speicherfunktion, Temperaturwertgeber, Helligkeitswertgeber). Tasterschnittstelle bis zu 4 Eingänge, davon lassen sich 2 als Ausgänge und einer zum Anschluss des Fernfühlers benutzen. Ausgangsspannung 5 V (SELV). Ausgangsstrom max. 0,8 mA. Max. Leitungslänge Eingänge/Ausgänge max. 5m, Fernfühler max. 50 m. Zubehör Fernfühler für KNX Raumtemperaturregler UP/PI 616790. Material Thermoplast edelmatt. Farbe anthrazit.

Geliefert wird: Merten KNX Raumtemperaturregler UP/PI m.Tast.schnitt 616814, Verpackungseinheit: 1 Stk., EAN: 4042811092801
