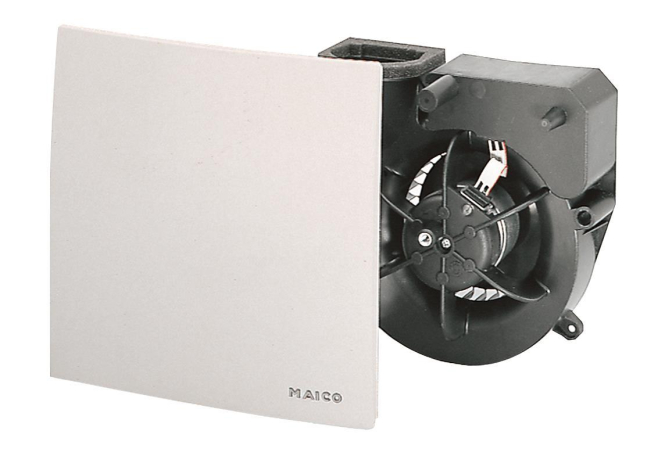

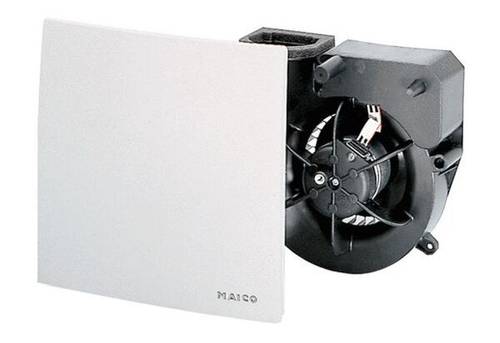

Maico Ventilator ER 100 H 0084.0134

Produktbeschreibung

Maico Ventilator ER 100 H

Hersteller:Maico
Bezeichnung:Ventilator
Typ:ER 100 H
Nennweite:75 mm
Volumenstrom:101 m³/h
Farbe:weiß
Mediumtemperatur:-20..40 °C
Montageart:Unterputz
Bemessungsspannung:230 V
Netzfrequenz:50 Hz
Zusammenstellung:sonstige
Nennstrom:0,08999999 A
Drehzahl:850 1/min
Werkstoff des Gehäuses:Kunststoff
Richtung:axial
Schutzart (IP):sonstige
Geräuschemission:26 dB(A) re 1 pW
Breite:250 mm
Höhe:250 mm
Tiefe:150 mm

Maico Ventilator ER 100 H: weitere Details

Ausführung mit Feuchtesteuerung und Grundlastschaltung - Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist. - Vollautomatische intelligente Feuchtesteuerung. - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. - Nicht drehzahlsteuerbar. - Nicht für Zweitraumlüftung geeignet. - Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter. - Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb. - Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter. - Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators. - Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 100 H - Ausführung: Feuchtesteuerung - Fördervolumen: 35 m3/h / 101 m3/h - Drehzahl: 850 1/min / 1900 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -21,95 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 9 W / 29,5 W - IMax: 0,09 A / 0,14 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,49 kg - Gewicht mit Verpackung: 1,77 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar - Schalldruckpegel: 26 dB(A) / 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mm

Geliefert wird: Maico Ventilator ER 100 H, Verpackungseinheit: 1 Stk., EAN: 4012799841340
