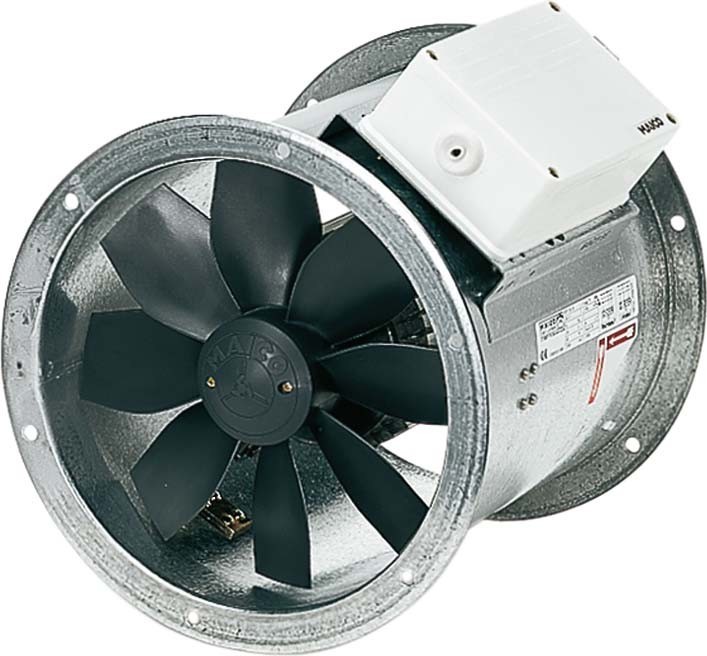

Maico Ventilator DZR 35/4 B 0086.0027

Produktbeschreibung

Maico Ventilator DZR 35/4 B

Hersteller:Maico
Bezeichnung:Ventilator
Typ:DZR 35/4 B
Werkstoff des Gehäuses:rostfreier Stahl
Luftmenge unbelastet:2800 m³/h
Anschlussspannung:400 V
Gleichstrommotor:nein
Schutzart (IP):IP55
Polumschaltbar:nein
Länge:320 mm
Durchmesser des Gehäuses:420 mm

Maico Ventilator DZR 35/4 B: weitere Details

Drehstrom-Ausführung - Axial-Rohrventilator, in Drehstromausführung.Kurzbeschreibung - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Flanschbohrungen gemäß DIN EN 12220:1998. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihe DZR. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 400 V, 50 Hz. - Hohe Schutzart IP 55. Ausnahme DZR ... D IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B. - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabeltüllen.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZR 35/4 B - Fördervolumen: 2800 m3/h - Drehzahl: 1425 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 120 W - INenn: 0,3 A - IMax: 0,38 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Netzzuleitung: 7 / 1,5 mm2 - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 9,37 kg - Gewicht mit Verpackung: 11,14 kg - Nennweite: 350 mm - Breite: 420 mm - Höhe: 474 mm - Tiefe: 320 mm - Breite mit Verpackung: 480 mm - Höhe mit Verpackung: 490 mm - Tiefe mit Verpackung: 350 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gleichstrommotor: false

Geliefert wird: Maico Ventilator DZR 35/4 B, Verpackungseinheit: 1 Stk., EAN: 4012799860273
