Maico Ventilator DZQ 25/42 B 0083.0142

Produktbeschreibung

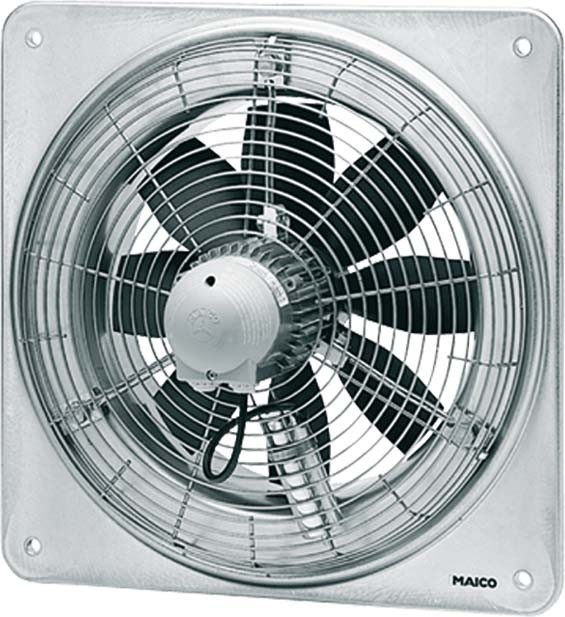

Maico Ventilator DZQ 25/42 B

Hersteller:Maico
Bezeichnung:Ventilator
Typ:DZQ 25/42 B
Netzfrequenz:50 Hz
Bemessungsspannung:400 V
Mediumtemperatur:60 °C
Volumenstrom:1050 m³/h
Drehzahl:1450 1/min
Schutzart (IP):IP55
Ausführung:Be- und Entlüftung
Nennweite:250 mm
Verschlussklappe:ohne

Maico Ventilator DZQ 25/42 B: weitere Details

Drehstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihen DZQ/DZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B. - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. - Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZQ 25/42 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 1050 m3/h / 2190 m3/h - FördervolumenNenn: 745 m3/h / 1550 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 35 Pa - 140 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1430 1/min - 2810 1/min - im opt. Wirkungsgrad - Drehzahl: 1450 1/min / 2860 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 38 W / 203 W / im opt. Wirkungsgrad - INenn: 0,1 A / 0,35 A / im opt. Wirkungsgrad - IMax: 0,5 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: ja - Polanzahl bei hoher Drehzahl: 2 - Polanzahl bei niedriger Drehzahl: 4 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 6,05 kg - Gewicht mit Verpackung: 7 kg - Nennweite: 250 mm - Breite: 400 mm - Höhe: 400 mm - Tiefe: 239 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 420 mm - Tiefe mit Verpackung: 295 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 29,7 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 40,4 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,203 kW / 1550 m3/h / 140 Pa - nBEP: 2810 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 63 dB(A) / 80 dB(A) - Verschlussklappe: ohne

Geliefert wird: Maico Ventilator DZQ 25/42 B, Verpackungseinheit: 1 Stk., EAN: 4012799831426
