Maico Ventilator DZF 40/4 B 0085.0107

Produktbeschreibung

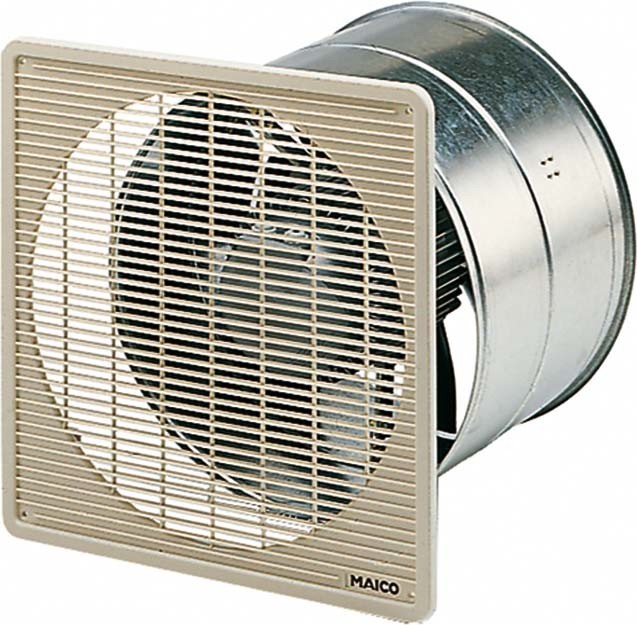

Maico Ventilator DZF 40/4 B

Hersteller:Maico
Bezeichnung:Ventilator
Typ:DZF 40/4 B
Netzfrequenz:50 Hz
Bemessungsspannung:400 V
Mediumtemperatur:60 °C
Volumenstrom:4200 m³/h
Drehzahl:1454 1/min
Schutzart (IP):IP55
Ausführung:Be- und Entlüftung
Nennweite:400 mm
Verschlussklappe:ohne

Maico Ventilator DZF 40/4 B: weitere Details

Drehstrom-Ausführung - Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.Kurzbeschreibung - Zur Unterputzmontage. - Einbau in jeder Lage möglich. - Wandhülse aus verzinktem Stahlblech. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. - Thermischer Überlastungsschutz serienmäßig. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihe DZF. - Asynchronmotor. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. Ausnahme DZF ... D IP 54. - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:DZF 40/4 B - Ausführung: Wandhülse - Fördervolumen: 4200 m3/h - FördervolumenNenn: 2640 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 87 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad - Drehzahl: 1454 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 230 W / im opt. Wirkungsgrad - INenn: 0,6 A / im opt. Wirkungsgrad - IMax: 0,75 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 7 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 13,02 kg - Gewicht mit Verpackung: 14,58 kg - Nennweite: 400 mm - Breite: 470 mm - Höhe: 470 mm - Tiefe: 300 mm - Breite mit Verpackung: 490 mm - Höhe mit Verpackung: 490 mm - Tiefe mit Verpackung: 345 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 32,4 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 42,7 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,231 kW / 3060 m3/h / 88 Pa - nBEP: 1445 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter. - SchallleistungspegelLWA7: 81 dB(A) - Verschlussklappe: ohne

Geliefert wird: Maico Ventilator DZF 40/4 B, Verpackungseinheit: 1 Stk., EAN: 4012799851073
