Maico Ventilator DZD 25/4 D 0087.0490

Produktbeschreibung

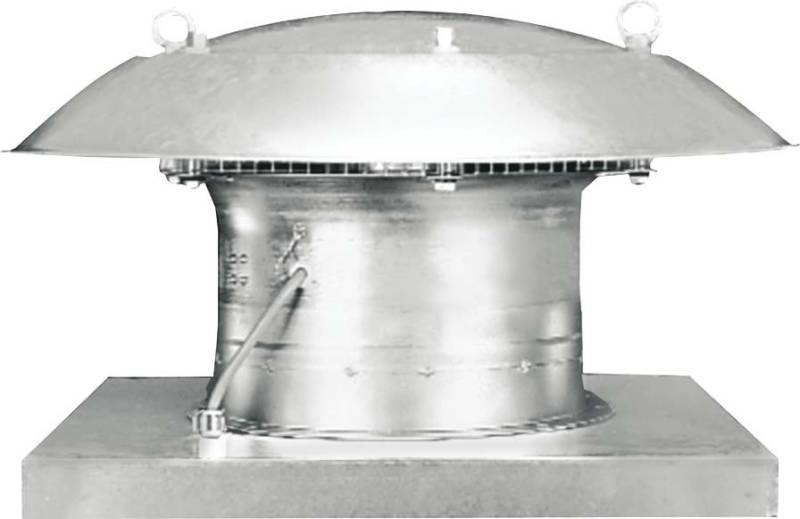

Maico Ventilator DZD 25/4 D

Hersteller:Maico
Bezeichnung:Ventilator
Typ:DZD 25/4 D
Netzfrequenz:50 Hz
Bemessungsspannung:400 V
Werkstoff des Gehäuses:Stahlblech
Oberflächenschutz Gehäuse:verzinkt
Selbsttätige Verschlussklappe integriert:nein
Volumenstrom:800 m³/h
Nennleistung:50 W
Mediumtemperatur:-20..60 °C
Schutzart (IP):IP54
Nenndurchmesser Kanal:250 mm

Maico Ventilator DZD 25/4 D: weitere Details

Kurzbeschreibung - Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. - Stabile Transportösen ermöglichen einen Transport per Kran. - 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor blasend.Drehstrommotor - Typenreihe: DZD. - Asynchronmotor. - Bemessungsspannung 400 V, 50 Hz. - Schutzart DZD ... D IP 54. - Schutzart DZD ... B IP 55. - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei Typ DZD 25/4 D (Motorschutzschalter wird bauseits bereitgestellt). - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.Elektrischer Anschluss - Anschlusskabel, ca. 1,7 m lang.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. - Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel:DZD 25/4 D - Fördervolumen: 800 m3/h - Drehzahl: 1425 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 50 W - INenn: 0,14 A - IMax: 0,14 A - Schutzart: IP 54 - Wärmeklasse: B - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Dach - Einbaulage: senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 11,51 kg - Gewicht mit Verpackung: 13,93 kg - Nennweite: 250 mm - Breite: 570 mm - Höhe: 570 mm - Tiefe: 325 mm - Breite mit Verpackung: 610 mm - Höhe mit Verpackung: 610 mm - Tiefe mit Verpackung: 360 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C

Geliefert wird: Maico Ventilator DZD 25/4 D, Verpackungseinheit: 1 Stk., EAN: 4012799874904
