Maico Axial-Wandventilator EZQ 45/6 B 0083.0100

Produktbeschreibung

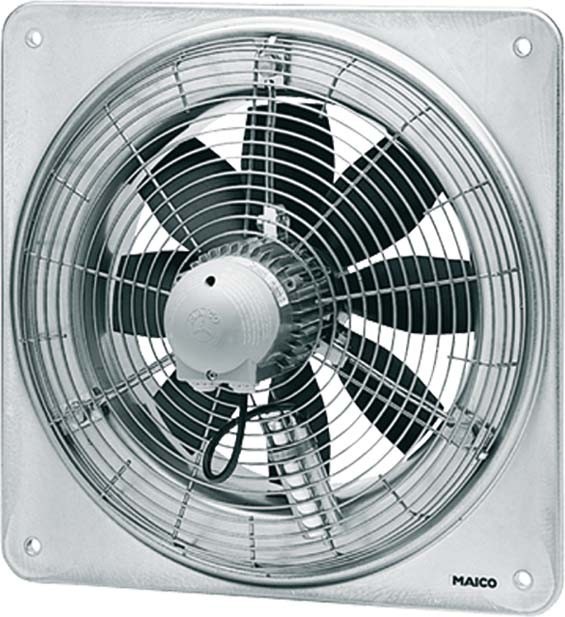

Maico Axial-Wandventilator EZQ 45/6 B

Hersteller:Maico
Bezeichnung:Axial-Wandventilator Wandplatte DN 450
Typ:EZQ 45/6 B
Netzfrequenz:50 Hz
Bemessungsspannung:230 V
Mediumtemperatur:-20..60 °C
Volumenstrom:4490 m³/h
Drehzahl:971 1/min
Schutzart (IP):IP55
Ausführung:Be- und Entlüftung
Nennweite:450 mm
Verschlussklappe:ohne

Maico Axial-Wandventilator EZQ 45/6 B: weitere Details

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 45/6 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 4490 m3/h - FördervolumenNenn: 2945 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 66 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 955 1/min - im opt. Wirkungsgrad - Drehzahl: 971 1/min - Laufradtyp: axial - Drehzahlsteuerbar: nein - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 185 W / im opt. Wirkungsgrad - INenn: 1 A / im opt. Wirkungsgrad - IMax: 1,3 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 15,55 kg - Gewicht mit Verpackung: 18,56 kg - Nennweite: 450 mm - Breite: 630 mm - Höhe: 630 mm - Tiefe: 299 mm - Breite mit Verpackung: 670 mm - Höhe mit Verpackung: 670 mm - Tiefe mit Verpackung: 400 mm - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 29,2 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 40,1 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,185 kW / 2945 m3/h / 66 Pa - nBEP: 955 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 72 dB(A) - Verschlussklappe: ohne

Geliefert wird: Maico Axial-Wandventilator Wandplatte DN 450 EZQ 45/6 B, Verpackungseinheit: 1 Stk., EAN: 4012799831006
