Maico Axial-Wandventilator DZQ 50/84 B 0083.0160

Produktbeschreibung

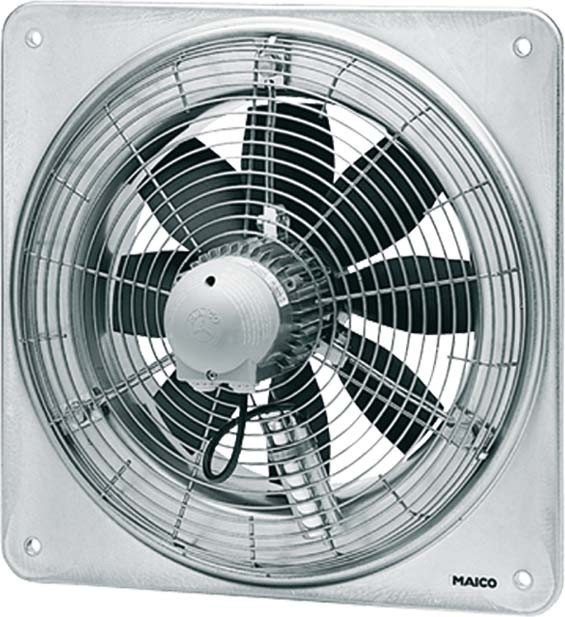

Maico Axial-Wandventilator DZQ 50/84 B

Hersteller:Maico
Bezeichnung:Axial-Wandventilator Wandplatte DN 500
Typ:DZQ 50/84 B
Netzfrequenz:50 Hz
Bemessungsspannung:400 V
Mediumtemperatur:60 °C
Volumenstrom:4370 m³/h
Drehzahl:735 1/min
Schutzart (IP):IP55
Ausführung:Be- und Entlüftung
Nennweite:500 mm
Verschlussklappe:ohne

Maico Axial-Wandventilator DZQ 50/84 B: weitere Details

Drehstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihen DZQ/DZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B. - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. - Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZQ 50/84 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 4370 m3/h / 8890 m3/h - FördervolumenNenn: 3040 m3/h / 6600 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 38 Pa - 145 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 730 1/min - 1460 1/min - im opt. Wirkungsgrad - Drehzahl: 735 1/min / 1473 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 140 W / 695 W / im opt. Wirkungsgrad - INenn: 0,5 A / 1,4 A / im opt. Wirkungsgrad - IMax: 2 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: ja - Polanzahl bei hoher Drehzahl: 4 - Polanzahl bei niedriger Drehzahl: 8 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 23,59 kg - Gewicht mit Verpackung: 26,5 kg - Nennweite: 500 mm - Breite: 700 mm - Höhe: 700 mm - Tiefe: 348 mm - Breite mit Verpackung: 730 mm - Höhe mit Verpackung: 730 mm - Tiefe mit Verpackung: 400 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 38,2 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 45,6 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,695 kW / 6600 m3/h / 145 Pa - nBEP: 1460 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 65 dB(A) / 82 dB(A) - Verschlussklappe: ohne

Geliefert wird: Maico Axial-Wandventilator Wandplatte DN 500 DZQ 50/84 B, Verpackungseinheit: 1 Stk., EAN: 4012799831600
