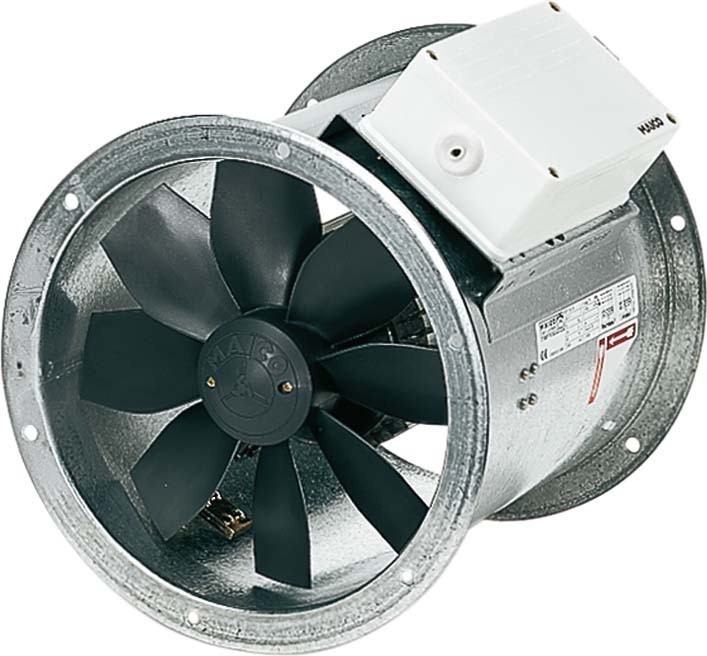

Maico Axial-Rohrventilator EZR 30/2 B 0086.0005

Produktbeschreibung

Maico Axial-Rohrventilator EZR 30/2 B

Hersteller:Maico
Bezeichnung:Axial-Rohrventilator Wechselstrom DN 300
Typ:EZR 30/2 B
Werkstoff des Gehäuses:rostfreier Stahl
Luftmenge unbelastet:3140 m³/h
Anschlussspannung:230 V
Gleichstrommotor:nein
Schutzart (IP):IP55
Polumschaltbar:nein
Länge:300 mm
Durchmesser des Gehäuses:380 mm

Maico Axial-Rohrventilator EZR 30/2 B: weitere Details

Wechselstrom-Ausführung - Axial-Rohrventilator, in Wechselstromausführung.Kurzbeschreibung - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Flanschbohrungen gemäß DIN EN 12220:1998. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihe EZR. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Hohe Schutzart IP 55. Ausnahme EZR ... D IP 54. - Drehzahlsteuerbar. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. - Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten. - Thermischer Überlastungsschutz serienmäßig. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10-1 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabeltüllen.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZR 30/2 B - Fördervolumen: 3690 m3/h - FördervolumenNenn: 2660 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 165 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2830 1/min - im opt. Wirkungsgrad - Drehzahl: 2884 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 350 W / im opt. Wirkungsgrad - INenn: 1,6 A / im opt. Wirkungsgrad - IMax: 2,4 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 12,08 kg - Gewicht mit Verpackung: 12,88 kg - Nennweite: 300 mm - Breite: 380 mm - Höhe: 424 mm - Tiefe: 300 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 430 mm - Tiefe mit Verpackung: 330 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 51 % - Messkategorie: D - Effizienzkategorie: total - Effizienzgrad N: 60,4 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,32 kW / 3140 m3/h - nBEP: 2850 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - pf, BEP: 187 Pa - SchallleistungspegelLWA5: 83 dB(A) - Gleichstrommotor: false

Geliefert wird: Maico Axial-Rohrventilator Wechselstrom DN 300 EZR 30/2 B, Verpackungseinheit: 1 Stk., EAN: 4012799860051
