Maico Axial-Hochleistungsvent. DZF 45/4 B 0085.0109

Produktbeschreibung

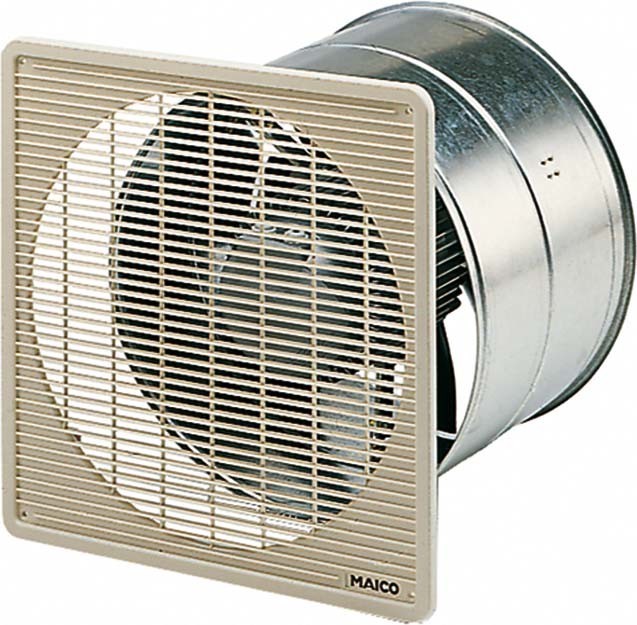

Maico Axial-Hochleistungsvent. DZF 45/4 B

Hersteller:Maico
Bezeichnung:Axial-Hochleistungsvent. Unterputz DN 450
Typ:DZF 45/4 B
Netzfrequenz:50 Hz
Bemessungsspannung:400 V
Mediumtemperatur:60 °C
Volumenstrom:6045 m³/h
Drehzahl:1407 1/min
Schutzart (IP):IP55
Ausführung:Be- und Entlüftung
Nennweite:450 mm
Verschlussklappe:ohne

Maico Axial-Hochleistungsvent. DZF 45/4 B: weitere Details

Drehstrom-Ausführung - Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.Kurzbeschreibung - Zur Unterputzmontage. - Einbau in jeder Lage möglich. - Wandhülse aus verzinktem Stahlblech. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. - Thermischer Überlastungsschutz serienmäßig. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihe DZF. - Asynchronmotor. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. Ausnahme DZF ... D IP 54. - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:DZF 45/4 B - Ausführung: Wandhülse - Fördervolumen: 6045 m3/h - FördervolumenNenn: 3970 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 116 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1380 1/min - im opt. Wirkungsgrad - Drehzahl: 1407 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 455 W / im opt. Wirkungsgrad - INenn: 0,8 A / im opt. Wirkungsgrad - IMax: 1,1 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 7 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 14,41 kg - Gewicht mit Verpackung: 16,54 kg - Nennweite: 450 mm - Breite: 580 mm - Höhe: 580 mm - Tiefe: 315 mm - Breite mit Verpackung: 595 mm - Höhe mit Verpackung: 595 mm - Tiefe mit Verpackung: 365 mm - Fördermitteltemperatur bei Nennstrom: 80 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 32,1 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 40,6 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,45 kW / 4160 m3/h / 125 Pa - nBEP: 1385 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter. - SchallleistungspegelLWA7: 85 dB(A) - Verschlussklappe: ohne

Geliefert wird: Maico Axial-Hochleistungsvent. Unterputz DN 450 DZF 45/4 B, Verpackungseinheit: 1 Stk., EAN: 4012799851097
