Maico Axial-Dachventilator EZD 50/6 B 0087.0211

Produktbeschreibung

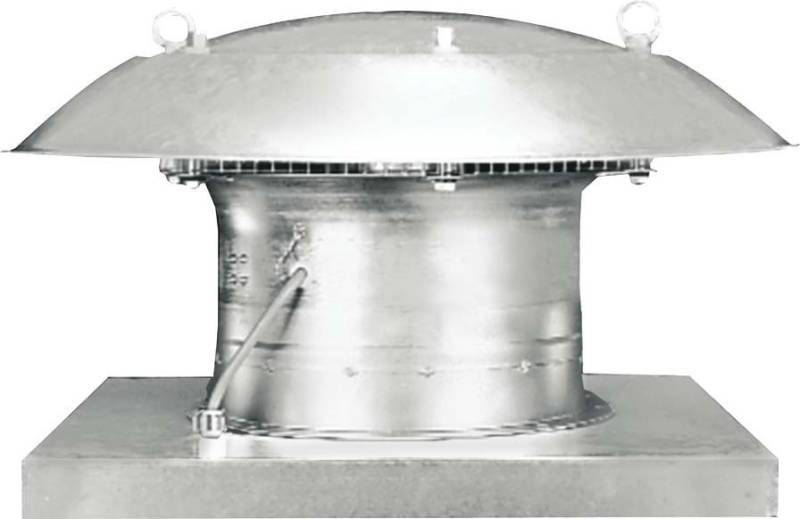

Maico Axial-Dachventilator EZD 50/6 B

Hersteller:Maico
Bezeichnung:Axial-Dachventilator Wechselstrom DN 500
Typ:EZD 50/6 B
Netzfrequenz:50 Hz
Bemessungsspannung:230 V
Werkstoff des Gehäuses:Stahlblech
Oberflächenschutz Gehäuse:verzinkt
Selbsttätige Verschlussklappe integriert:nein
Volumenstrom:4040 m³/h
Nennleistung:245 W
Mediumtemperatur:-20..60 °C
Schutzart (IP):IP55
Nenndurchmesser Kanal:500 mm

Maico Axial-Dachventilator EZD 50/6 B: weitere Details

Kurzbeschreibung - Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. - Stabile Transportösen ermöglichen einen Transport per Kran. - 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor blasend.Wechselstrommotor - Typenreihe EZD. - Asynchronmotor. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B und ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. - Ventilatoren ... E: Spaltpolmotoren. - Schutzart EZD... D und ... E IP 54. - Schutzart EZD... B IP 55. - Drehzahlsteuerbar. Ausnahme: EZD 35/4 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - Anschlusskabel, ca. 1,7 m lang.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. - Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel:EZD 50/6 B - Fördervolumen: 4040 m3/h - FördervolumenNenn: 2560 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 55 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 945 1/min - im opt. Wirkungsgrad - Drehzahl: 947 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 245 W / im opt. Wirkungsgrad - INenn: 1,1 A / im opt. Wirkungsgrad - IMax: 1,3 A - Schutzart: IP 55 - Wärmeklasse: B - Einbauort: Dach - Einbaulage: senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 33 kg - Gewicht mit Verpackung: 40 kg - Nennweite: 500 mm - Breite: 940 mm - Höhe: 940 mm - Tiefe: 420 mm - Breite mit Verpackung: 941 mm - Höhe mit Verpackung: 941 mm - Tiefe mit Verpackung: 510 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 30,1 % - Messkategorie: C - Effizienzkategorie: statisch - Effizienzgrad N: 40,3 - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,245 kW / 4350 m3/h / 61 Pa - nBEP: 945 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 79 dB(A)

Geliefert wird: Maico Axial-Dachventilator Wechselstrom DN 500 EZD 50/6 B, Verpackungseinheit: 1 Stk., EAN: 4012799872115
