Maico Axial-Dachventilator DZD 50/4 B 0087.0226

Produktbeschreibung

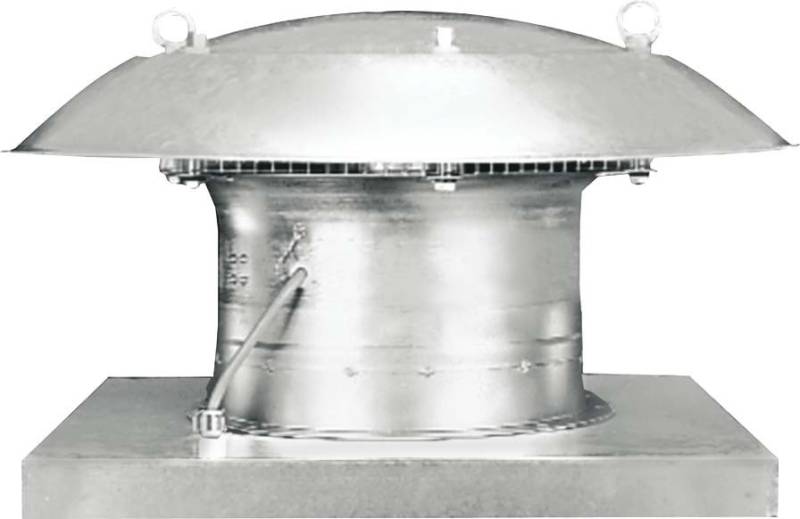

Maico Axial-Dachventilator DZD 50/4 B

Hersteller:Maico
Bezeichnung:Axial-Dachventilator Drehstrom DN 500
Typ:DZD 50/4 B
Netzfrequenz:50 Hz
Bemessungsspannung:400 V
Werkstoff des Gehäuses:Stahlblech
Oberflächenschutz Gehäuse:verzinkt
Selbsttätige Verschlussklappe integriert:nein
Volumenstrom:6170 m³/h
Nennleistung:665 W
Mediumtemperatur:-20..60 °C
Schutzart (IP):IP55
Nenndurchmesser Kanal:500 mm

Maico Axial-Dachventilator DZD 50/4 B: weitere Details

Kurzbeschreibung - Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. - Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. - Stabile Transportösen ermöglichen einen Transport per Kran. - 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor blasend.Drehstrommotor - Typenreihe: DZD. - Asynchronmotor. - Bemessungsspannung 400 V, 50 Hz. - Schutzart DZD ... D IP 54. - Schutzart DZD ... B IP 55. - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei Typ DZD 25/4 D (Motorschutzschalter wird bauseits bereitgestellt). - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.Elektrischer Anschluss - Anschlusskabel, ca. 1,7 m lang.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. - Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel:DZD 50/4 B - Fördervolumen: 6170 m3/h - FördervolumenNenn: 3600 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 140 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1400 1/min - im opt. Wirkungsgrad - Drehzahl: 1405 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 665 W / im opt. Wirkungsgrad - INenn: 1,2 A / im opt. Wirkungsgrad - IMax: 1,4 A - Schutzart: IP 55 - Wärmeklasse: F - Netzzuleitung: 7 / 1,5 mm2 - Einbauort: Dach - Einbaulage: senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 38,5 kg - Gewicht mit Verpackung: 45,5 kg - Nennweite: 500 mm - Breite: 940 mm - Höhe: 940 mm - Tiefe: 420 mm - Breite mit Verpackung: 941 mm - Höhe mit Verpackung: 941 mm - Tiefe mit Verpackung: 510 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 36,7 % - Messkategorie: C - Effizienzkategorie: statisch - Effizienzgrad N: 44,2 - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,645 kW / 6550 m3/h / 130 Pa - nBEP: 1400 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube. - SchallleistungspegelLWA7: 91 dB(A)

Geliefert wird: Maico Axial-Dachventilator Drehstrom DN 500 DZD 50/4 B, Verpackungseinheit: 1 Stk., EAN: 4012799872269
