Maico Abluftsystem Unterputz ER 100 D 0084.0137

Produktbeschreibung

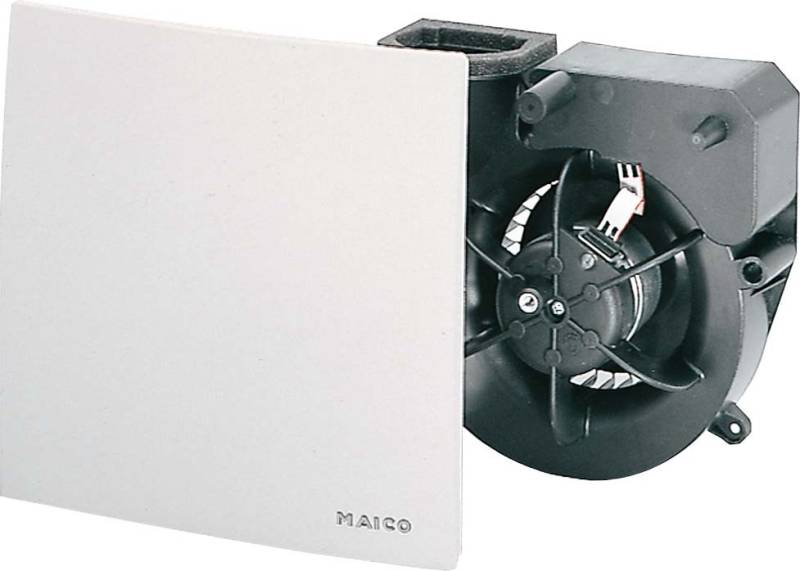

Maico Abluftsystem Unterputz ER 100 D

Hersteller:Maico
Bezeichnung:Abluftsystem Unterputz Ventilatoreinsatz
Typ:ER 100 D
Nennweite:75 mm
Volumenstrom:35 m³/h
Farbe:weiß
Mediumtemperatur:-20..40 °C
Montageart:Unterputz
Bemessungsspannung:230 V
Netzfrequenz:50 Hz
Zusammenstellung:sonstige
Nennstrom:0,1 A
Drehzahl:850 1/min
Werkstoff des Gehäuses:Kunststoff
Richtung:axial
Schutzart (IP):sonstige
Geräuschemission:27 dB(A) re 1 pW
Breite:250 mm
Höhe:250 mm
Tiefe:150 mm

Maico Abluftsystem Unterputz ER 100 D: weitere Details

Ausführung mit Dreistufenschaltung - Bei Kombination mit Dreistufenschalter einstellbares Fördervolumen:     Stufe 1: 35 m3/h     Stufe 2: 60 m3/h,     Stufe 3: 100 m3/h - Bei Kombination mit Zuluftelementen zur kontrollierten Wohnungslüftung einsetzbar. - Einsatz speziell bei Sanierungsprojekten empfehlenswert. - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 100 D - Ausführung: Ausführung mit Dreistufenschaltung - Fördervolumen: 35 m3/h / 60 m3/h / 100 m3/h - Drehzahl: 850 1/min / 1250 1/min / 1900 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -9,95 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 10 W / 21 W / 29 W - IMax: 0,1 A / 0,12 A / 0,14 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,51 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 27 dB(A) / 36 dB(A) / 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mm

Geliefert wird: Maico Abluftsystem Unterputz Ventilatoreinsatz ER 100 D, Verpackungseinheit: 1 Stk., EAN: 4012799841371
