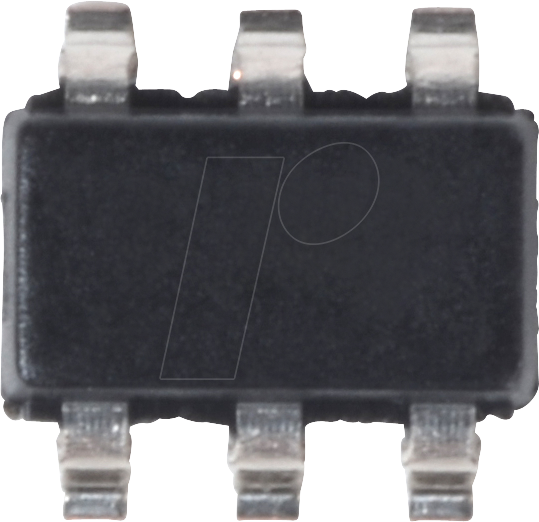

MCP 4716A0T-E/CH - 10 bit-DA-Wandler, seriell , 2,7 ... +5,5 V, I2C , SOT-23-6

Produktbeschreibung

Digital-Analog-Wandler mit 10-Bit-Spannungsausgang mit EEPROM und I2C™ SchnittstelleBeschreibung:Der MCP4716 ist ein einkanaliger, 10-Bit gepufferter Spannungsausgabe-Digital-Analog-Wandler (DAC) mit nichtflüchtigem Speicher und einer seriellen I2C-Schnittstelle. Als Referenzspannung des DAC kann der VREF-Pin oder der Baustein VDD gewählt werden. Wenn VDD gewählt wird, ist VDD intern mit der DAC-Referenzschaltung verbunden. Wenn der VREF-Pin verwendet wird, kann der Anwender die Verstärkung des Ausgangspuffers auf 1 oder 2 wählen. Wenn die Verstärkung 2 beträgt, sollte die Spannung am VREF-Pin auf ein Maximum von VDD/2 begrenzt werden. Der DAC-Registerwert und die Konfigurationsbits können in einen nichtflüchtigen Speicher (EEPROM) programmiert werden. Der nichtflüchtige Speicher hält die Werte des DAC-Registers und der Konfigurationsbits, wenn der Baustein ausgeschaltet ist. Ein Baustein-Reset (wie z.B. ein Power-on-Reset) speichert diese gespeicherten Werte im flüchtigen Speicher. Die Power-Down-Modi ermöglichen eine Reduzierung des Systemstroms, wenn die DAC-Ausgangsspannung nicht benötigt wird. Der VOUT-Pin kann so konfiguriert werden, dass er eine nieder-, mittel- oder hochohmige Last darstellt. Diese Bausteine verfügen über eine zweiadrige I2C™ kompatible serielle Schnittstelle für den Standard- (100 kHz), Schnell- (400 kHz) oder Hochgeschwindigkeitsmodus (3,4 MHz).Merkmale:• Auflösungen der Ausgangsspannung:10-Bit• Rail-to-Rail-Ausgabe10-Bit• Schiene-zu-Schiene-Ausgabe• Schnelle Einschwingzeit von 6 µs (typisch)• DAC-Spannungsreferenz-Optionen:- VDD- VREF-Stift• Optionen für die Ausgabeverstärkung:- Einheit (1x)- 2x, nur wenn VREF-Pin als Spannung verwendet wird Quelle• Nichtflüchtiger Speicher (EEPROM):- Automatischer Abruf der gespeicherten DAC-Registereinstellung- Automatischer Abruf einer gespeicherten Gerätekonfiguration (Spannungsreferenz, Verstärkung, Leistungsreduzierung)• Abschaltmodi:- Trennt Ausgabepuffer- Auswahl von VOUT-Pulldown-Widerständen (640 kO, 125 kO oder 1 kO)- Niedriger Stromverbrauch:- Normalbetrieb: 210 µA typisch- Abschaltvorgang: 60 nA typisch (PD1:PD0 = 11)- Single-Supply-Betrieb: 2,7V bis 5,5V- I2C™ Schnittstelle:- Acht verfügbare Adressen- Standardmodus (100 kbps), Schnellmodus (400 kbps) und Hochgeschwindigkeitsmodus (3,4 Mbps)- Kleines 6-poliges SOT-23 Anwendungen:• Sollwert- oder Offset-Trimming• Sensor-Kalibrierung• Tragbare Instrumente mit geringer Leistung• PC-Peripheriegeräte• Datenerfassungssysteme• Motorische Steuerung
