MB SMD V1 - Makeblock - Me Schrittmotor Treiber V1

Produktbeschreibung

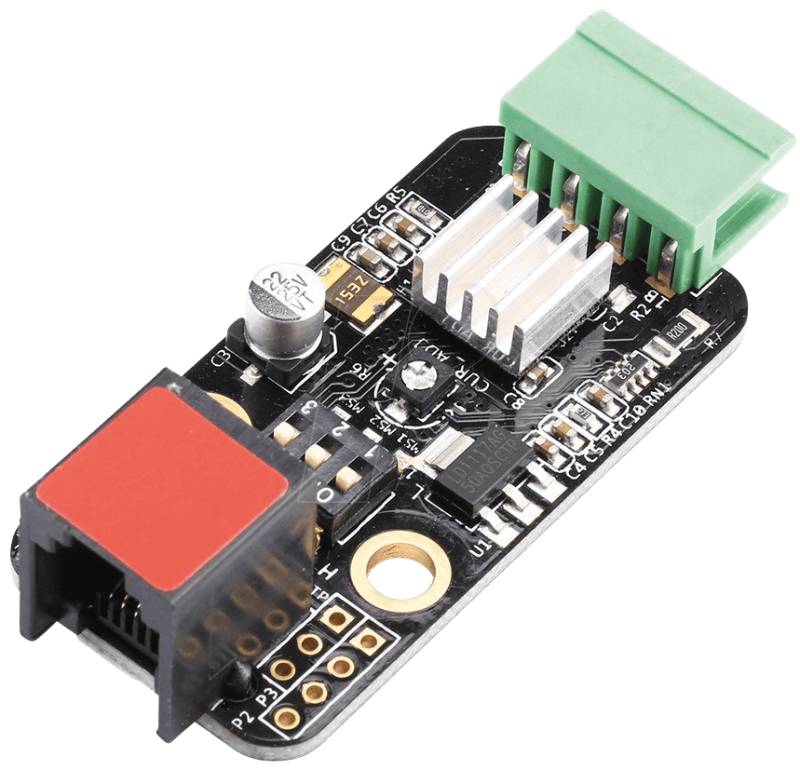

Der Me-Schrittmotortreiber V1.0 ist eine einfach zu verwendende Schrittmotortreiberplatine auf Basis des Chips A4988, die im Allgemeinen zum präzisen Ansteuern von bipolaren Schrittmotoren verwendet wird. Sie eignet sich perfekt für 3D-Druck, CNC, Makeblock Music Robot sowie für viele andere Anwendungen, bei denen es notwendig ist, präzise Bewegungen zu steuern.Der A4988 ist ein kompletter Mikroschrittmotortreiber mit integriertem Übersetzer für eine einfache Bedienung. Er ist für den Betrieb bipolarer Schrittmotoren im Voll-, Halb-, Viertel-, Acht- und Sechzehnschrittmodus ausgelegt. Außerdem fügen wir einen integrierten DIP-Schalter und ein integriertes Potentiometer hinzu, so dass Sie die Schrittmodi und den Motorstrom einfach ändern können. Merkmale A4988 Schrittmotortreiber-Chip.Kompatibel mit bipolaren 4-Draht-Schrittmotoren.Ein Potentiometer zur Steuerung des Stroms des Schrittmotors.Ein integrierter DIP-Schalter (2 POS SIDE ACTUATED) unterstützt die Modi Voll-, Halb-, Viertel-, Acht- und Sechzehntel-Schritt.Eine eingebaute Sicherung schützt Platine und Chip vor Überstrom oder Kurzschluss aus irgendwelchen Gründen.Ein eingebauter Kühlkörper, der zur Wärmeableitung beiträgt, ermöglicht einen Treiberchip-Strom von bis zu 1,35A.einfach zu benutzen Kommt mit Arduino-Bibliothek zur einfachen ProgrammierungEine Leistungsanzeige.Einfache Verdrahtung mit 6-poliger RJ25-Schnittstelle.Mit rotem Schild beschriftet und kompatibel mit Me BaseBoard.2,54-mm-Breakout-Stifte zum Anschluss mit Jumperdrähten.M4-Befestigungsbohrungen mit 16 mm Abstand, kompatibel mit Makeblock-Beams.einfach zu bedienenKommt mit Arduino Bibliothek für einfache ProgrammierungEine LeistungsanzeigeEinfache Verdrahtung mit 6 Pin RJ25 SchnittstelleBeschriftet mit rotem Tag und kompatibel mit Me BaseBoard2,54mm Ausbruchstifte zum Anschluss an Überbrückungsdrähte16mm Intervall M4 Befestigungslöcher, kompatibel mit Makeblock BalkenSpezifikation:Max. Strom: ± 1,35 AMax Motorantriebsspannung: 25 VHinweis: Me BaseBoard max Versorgungsspannung 12 VLogikspannung: 5 VAbmessungen: 48 mm x 24 mm (Länge × Breite)Stückliste:1 x Me Schrittmotor Fahrer V1.01 x HT3.96-4P1 x Kühlkörper
