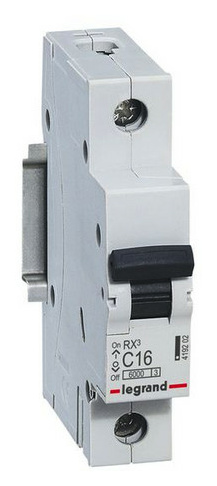

Legrand 419202 RX3 LS C16A 1P 6KA 1M LS-Schalter

NUTZEN: Unser thermisch-magnetischer Schutzschalter dient Ihnen zum Schutz von Verkabelungsanlagen gegen Überlast und Kurzschluss und kann auch zur Steuerung und Trennung der Anlage verwendet werden. AUSSCHALTVERMÖGEN: Gemäß der Norm IEC 60898-1 für Hausinstallationen beträgt das Maß des Ausschaltvermögens 6000 Ampere. Die Auslöseschwelle im Falle eines Kurzschlusses liegt zwischen 80A und 160A (C-Charakteristik zwischen 5 In und 10 In). INSTALLATION: Der Leitungsschutzschalter wird auf einer DIN-Standard Hutschiene installiert und kann entweder mit einem Kupferkabel über Zinkenschienen (oben oder unten) oder Gabelschienen (unten) angeschlossen werden. SCHUTZART: Der Leitungsschutzschalter ist geschützt gegen feste Körper größer als 12,5 mm ("fingerfest"). Dies entspricht Schutzart IP20. Der maximale Grad der Begrenzung der durchgelassenen Energie ist durch Energiebegrenzungsklasse 3 gesichert. TECHNISCHE DETAILS: C-Charakteristik, 16A, 1-polig, 6000A Ausschaltvermögen, 230/400VAC, 1TE, IP20, DIN-Standard Hutschiene, 419202

Legrand Leitungsschutzschalter RX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 1-polig, C-Charakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 230/400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
