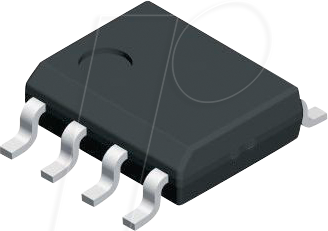

LM 336 D5,0 - Spannungsreferenz, fest, 5,0 V, ± 4%, SO-8

Produktbeschreibung

5-V-SpannungsreferenzdiodeBeschreibung:Bei den integrierten Schaltungen LM136-5.0/LM236-5.0/LM336-5.0 handelt es sich um Präzisions-5,0-V-Shunt-Reglerdioden. Diese monolithischen IC-Spannungsreferenzen arbeiten als Zener mit einem niedrigen Temperaturkoeffizienten von 5,0V und einer dynamischen Impedanz von 0,6 Ohm. Ein dritter Anschluss am LM136-5.0 ermöglicht das einfache Trimmen der Referenzspannung und des Temperaturkoeffizienten. Der LM136-5.0 ist für den Betrieb über -55°C bis +125°C ausgelegt, während der LM236-5.0 für einen Temperaturbereich von -25°C bis +85°C ausgelegt ist. Der LM336-5.0 ist für den Betrieb über einen Temperaturbereich von 0°C bis +70°C ausgelegt. Siehe die Anschlusspläne der verfügbaren Gehäuse. Merkmale• Niedriger Temperaturkoeffizient• Breiter Betriebsstrom von 600 µA bis 10 mA• 0,6O dynamische Impedanz• ± 4% anfängliche Toleranz • Garantierte Temperaturstabilität• Leicht trimmbar für minimale Temperaturdrift• Schnelles Einschalten
