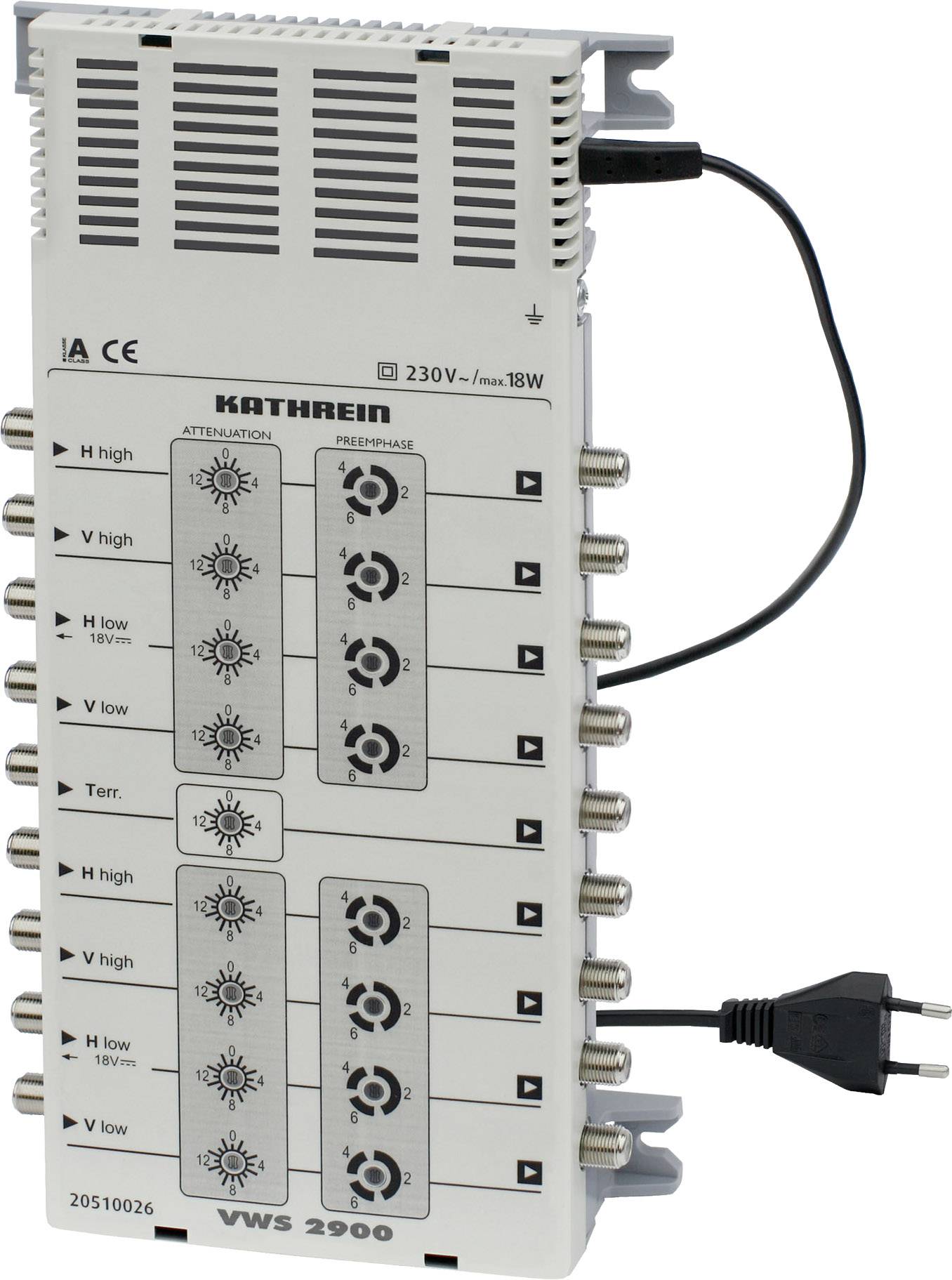

Kathrein VWS 2900 Verstärker mit Netzteil 8xSAT/1xTerr.

Produktbeschreibung

Der Kathrein VWS 2900 wird zur optimalen Signalbereitstellung am Eingang von größeren Multischalter-Kaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt. Artikelmerkmale: Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe Für die Innenmontage VWS 2900 Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel Feste Vorentzerrung im terrestrischen Verstärkerzug Schrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich) Technische Daten: Eingänge 1x terrestrisch | 8x Sat-ZF Frequenzbereich MHz 47-862 | 950-2150 Verstärkung ¹) dB 17 -> 21 | 24 Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15 Einstellbereich Entzerrung dB - | 2/4/6 Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 113 ²) | 115 ³) Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 4) | 110 ³) Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 98 | - Entkopplung Stamm dB - | 40 Eingangsnennspannung V 230 (47-63 Hz) Zulässiger Eingangsspannungsbereich V 198-253 Eingangsnennleistung bei 0-/300-/500-mA-Last W 7,5/13,6/18 Spannung sekundär (Eingang horiz. low) V 18 Verfügbarer Fernspeisestrom (Eingang horiz. low) mA 500 Schutzklasse/Schutzart II (schutzisoliert)/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) 148 x 285 x 43 mm ¹) Frequenzabhängige Verstärkung (Preemphase) ²) 60-dB-KMA nach EN 50083-5 ³) 35-dB-IMA nach EN 60728-3 4) 60-dB-IMA nach EN 60728-3 5) Nach EN 60728-3, 60-dB-CTB/CSO, CENELEC-Raster
