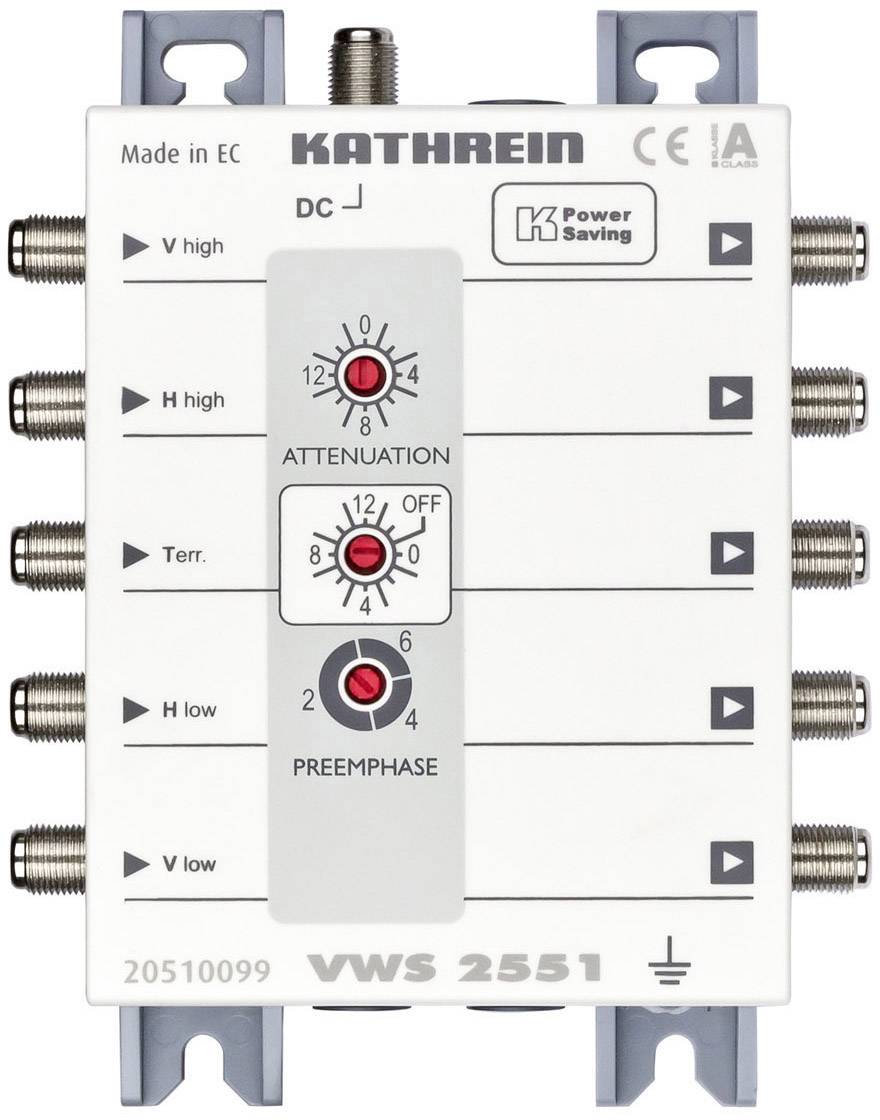

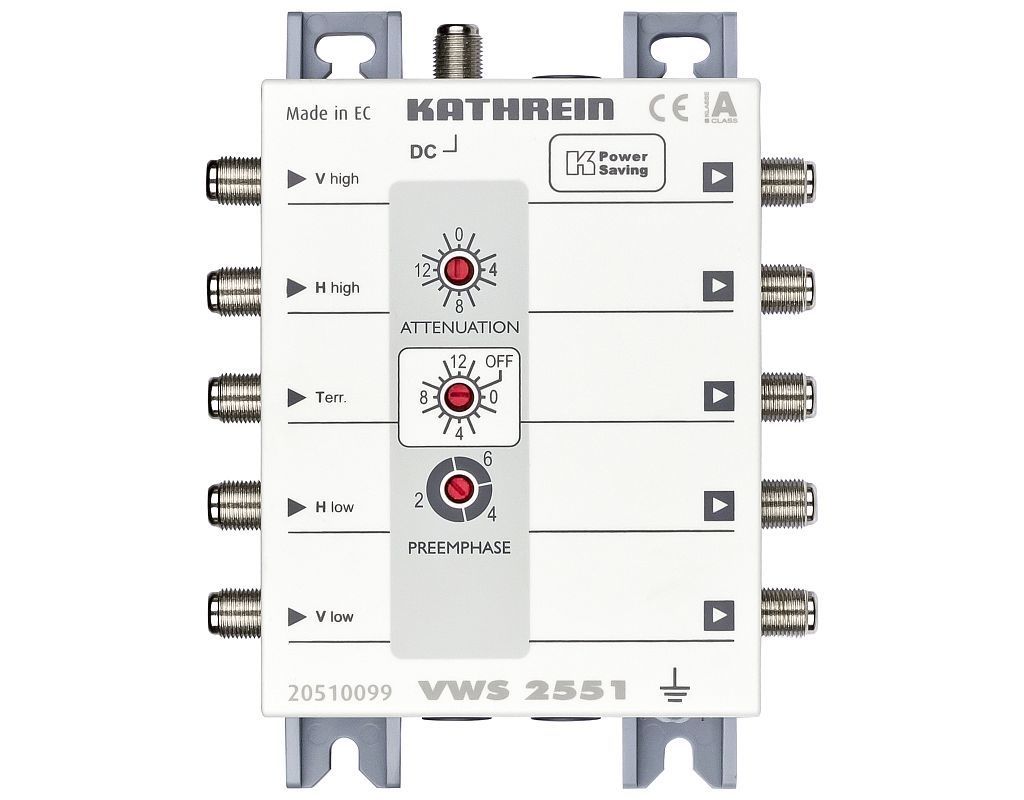

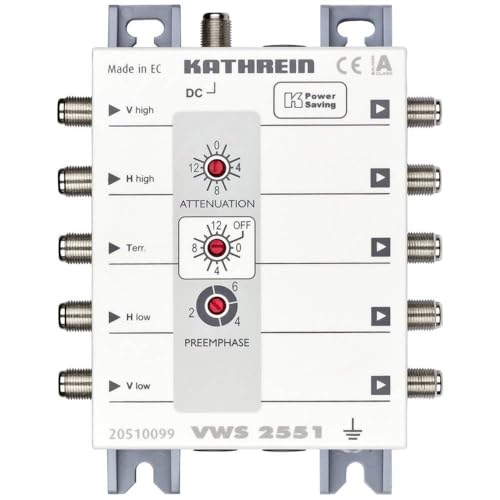

Kathrein VWS 2551

Der VWS 2551 wird als kaskadierbarer Verteilnetzverstärker zur Pegelanhebung und zum Schräglagenausgleich in Multischalter-Kaskaden eingesetzt.

Der Kathrein VWS 2551 wird als kaskadierbarer Verteilnetzverstärker zur Pegelanhebung und zum Schräglagenausgleich in Multischalter-Kaskaden eingesetzt. Im Gehäuse des VWS 2551 sind fünf Verstärker untergebracht, 4x Sat-ZF und 1x terrestrischer Bereich. Artikelmerkmale: Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF Fünf Verstärker (4 x Sat-ZF und 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe Für die Innenmontage VWS 2551 Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat- und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) Kathrein-Power-Saving: In Anlagen, die Kathrein-Power-Saving (KPS) unterstützen, wird die LNB-Versorgung abgeschaltet, sobald kein Receiver mehr in Betrieb ist. Bei Fernspeisung wird auch der Verstärker abgeschaltet. Die Stromversorgung des VWS 2551 und LNB-Speisung erfolgt durch Fernspeisung aus dem Multischalter, z. B. EXR 2508, über den Sat-Zweig horizontal low Die Stromversorgung des VWS 2551 kann optional auch über den DC-Anschluss mit dem Netzteil NCF 18 erfolgen (nicht im Lieferumfang enthalten) Bei Stromversorgung über den DC-Anschluss wird nur der Verstärker selbst versorgt, nicht aber die LNB-Speisung übernommen Technische Daten: Eingänge 1x terrestrisch | 4x Sat-ZF Frequenzbereich MHz 47-862 | 950-2150 Verstärkung dB 16 | 15 Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15 Einstellbereich Entzerrung dB - | 2/4/6 Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 108 | 112 Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 | 104 Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 96 | - Entkopplung Stamm dB - | 45 Versorgungsspannung V +18 Stromaufnahme Terr. an mA 85 Stromaufnahme Terr. aus mA 50 Max. Fernspeisestrom (je Sat-Zweig) mA 1000 Schutzklasse/Schutzart-/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) 112 x 148 x 43 mm

MerkmaleHohe Aussteuerfestigkeit der VerstärkerzügeHohe Entkopplung zwischen den VerstärkerzügenDurch die Verwendung einer GaAs Endstufe ist der terrestrische Verstärker für BK-Anwendung geeignetSchrittweise einstellbare Dämpfungssteller (1-dB-Stufung)für den Sat-und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)ermöglicht einen optimalen Die Versorgungsspannung der Multischalter EXR 2508/2908 für die LNB wird somit durchgeschleiftDurch Verwendung hocheffizienter DC/DC-Wandler ist der Stromverbrauch der VWS extrem geringFür die InnenmontageVWS 2551Geeignet für den Einsatz im Kathrein-Sat-ZF-Verteilsystem4 x Sat-ZF (eine Satellitenposition)In einem Gehäuse sind 4 x Sat und ein Verstärker für denterrestrischen Bereich integriert

Kathrein Multischalter-Verstäker VWS 2551 Hersteller:Kathrein Bezeichnung:Multischalter-Verstäker Fernspeisung Typ:VWS 2551 Anzahl der Ausgänge:5 Anzahl der Eingänge:5 Ausführung:SAT-ZF-Verstärker Netzteil:ohne Fernspeisbar:ja Entzerrer:ja Pegelsteller:ja Verstärkung bei Sat:15 dB Verstärkung bei terrestrisch:16 dB Rückkanal (BK):nein 22 kHz-Generator:nein Kathrein Multischalter-Verstäker VWS 2551: weitere Details SAT-Verteilnetzverstaerker, 47-862 u. 4 x 950-2150 MHz, 5 Eingaenge 5 Ausgaenge, Fernspeisung durch Endmultischalter oder externen DC-Anschluss, KPS, Geliefert wird: Kathrein Multischalter-Verstäker Fernspeisung VWS 2551, Verpackungseinheit: 1 Stk., EAN: 4021121522864

Der Kathrein VWS 2551 ist ein leistungsstarker, schrittweise einstellbarer Dämpfungssteller, ideal für anspruchsvolle Empfangsanlagen. Dieser kaskadierbare Verteilnetzverstärker sorgt für eine effiziente Pegelanhebung in Multischalter-Kaskaden und optimiert die Leistung durch Schräglagenausgleich. Er ist kompatibel mit allen Sat-Zweigen und garantiert somit maximale Flexibilität und Anpassungsfähigkeit. Vertrauen Sie auf die Qualität und Innovationskraft von Kathrein, um Ihr Fernseherlebnis auf ein neues Niveau zu heben.

- SAT-Verteilnetzverstärker - 47-862 und 4 x 950-2150 MHz - 5 Eingänge/5 Ausgänge - Fernspeisung durch Endmultischalter oder externen DC-Anschluss - KPS - Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF - Fünf Verstärker (4 x Sat-ZF und 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht - Hohe Aussteuerfestigkeit der Verstärkerzüge - Hohe Entkopplung zwischen den Verstärkerzügen - BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe - Für die Innenmontage - Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat- und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) - Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) - Die Stromversorgung des VWS 2551 und LNB-Speisung erfolgt durch Fernspeisung aus dem Multischalter, z. B. EXR 2508, über den Sat-Zweig "horizontal low" - Die Stromversorgung des VWS - Install.Baumaterial Antennen Antennen-Zub.allgem. - KATH SAT-Verteilnetzverstärker VWS 2551 5 Verstärker
