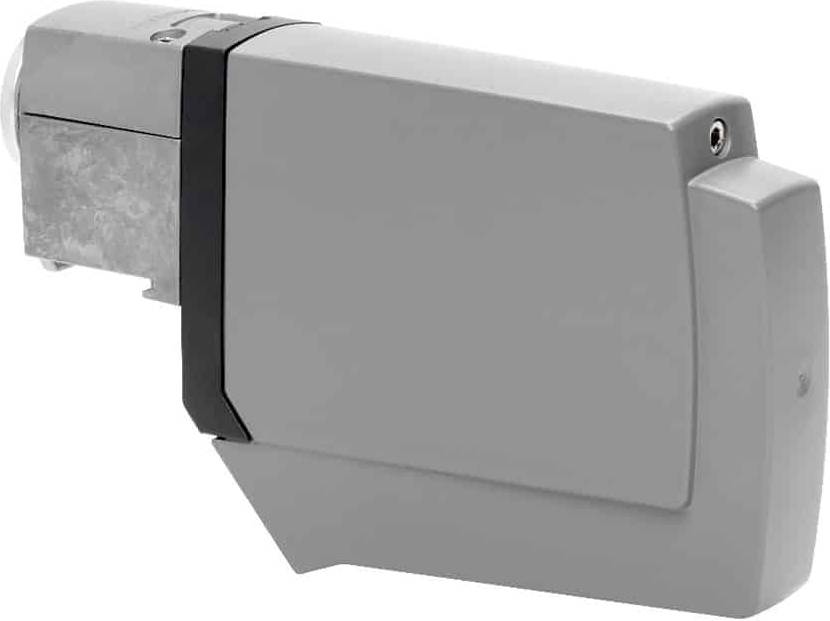

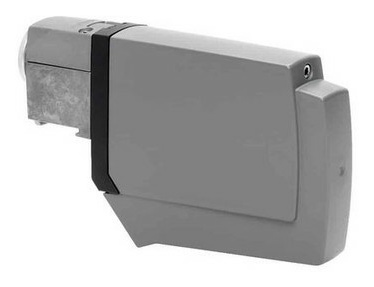

Kathrein UAS 685 Universal-Quad-Speisesystem

Kathrein UAS 685 Quad LNB für 4 Teilnehmer Am Kathrein UAS 685 Quad LNB können Sie bis zu für 4 Teilnehmer/Receiver direkt anschließen. Artikelmerkmale: Universal-Quad-Speisesystem mit integriertem Multischalter für 4 Teilnehmer Geeignet für die Kathrein Sat-Antennen CAS 06/60, CAS 80, CAS 90 und CAS 120 Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Energiesparend typ. 1,4 W Leistungsaufnahme Hohe Frequenzstabilität durch neueste PLL-Chip-Technologie Hervorragende Abschirmung gegen Störeinstrahlungen, z. B. durch LTE-Mobilfunk Durch den kompakten Aufbau ist Multifeed-Empfang bereits bei kleineren Spiegeldurchmessern möglich Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54 Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quad-LNBs Technische Daten: Typ: UAS 685 Bestell-Nr.: 201500002 Polarisation: Umschaltbar Vertikal (14 V) | Horizontal (18 V) Eingangsfrequenz: Umschaltbar 10,70 - 11,70 GHz (0 kHz) | 11,70 - 12,75 GHz (22 kHz) Verstärkung: > 50 dB Ausgangsfrequenz: 950 - 1950 MHz | 1100 - 2150 MHz Oszillatorfrequenz (L.O.): 9,75 GHz | 10,60 GHz Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc Systemgüte (G/T): Siehe technische Daten SAT-Antenne Geeignet für Sat-Antenne: CAS 06 | CAS 60 | CAS 80xx | CAS 90xx | CAS 120 Polarisationsentkopplung: Typ. 25 dB Leistungsaufnahme LNB: Typ. 1,4 W Versorgungsspannung LNB: vertikal: 9,0 - 14,9 | horizontal: 15,5 - 19,0 Ausgang | Impedanz: 4x F-Connector | 75 Ω Gewicht ca.: 0,8 kg Abmessungen: 235 x 135 x 44 mm Lieferumfang: Kathrein UAS 685 4x F-Stecker Azimut-/Elevation-Tabelle Gebrauchsanleitung

Kathrein UAS 685. RF Verbindungstyp: F. Breite: 235 mm, Tiefe: 44 mm, Höhe: 135 mm. Produktfarbe: Grau

Kathrein Speisesystem UAS 685 Hersteller:Kathrein Bezeichnung:Speisesystem Univ.- Quad Typ:UAS 685 Ausführung:Quad LNB Farbe:grau Mit Schutzgehäuse:ja Multischalter integriert:ja Anzahl der Ausgänge:4 Terrestrische Einspeisung:nein Aufnahme:sonstige Kathrein Speisesystem UAS 685: weitere Details Universal-Quad-Speisesystem, 10,70-12,75 GHz, 4 Ausgaenge schaltbar 14-18 V, 0-22 kHz, Stromaufnahme typ. 200 mA, Multifeed-tauglich Geliefert wird: Kathrein Speisesystem Univ.- Quad UAS 685, Verpackungseinheit: 1 Stk., EAN: 4063242001521

Hauptmerkmale Technische Details Input frequenz-range 10,7 - 11,7 GHz Ausgangsfrequenz 950 - 1950, 1100 - 2150 MHz Oscillator Frequenz 9,75, 10,6 Output Widerstand 75 Ohm Nachhaltigkeitszertifikate CE Anschlüsse und Schnittstellen Anzahl RF Anschlüsse 4 RF Verbindungstyp F Gewicht und Abmessungen Breite 235 mm Tiefe 44 mm Höhe 135 mm Gewicht 800 g Farbe Produktfarbe Grau Lieferumfang Anzahl 1

Ausführung Quad LNB Farbe grau Mit Schutzgehäuse ja Multischalter integriert ja Anzahl der Ausgänge 4 Terrestrische Einspeisung nein Aufnahme sonstige - Install.Baumaterial Antennen Sat-Anlagenzubehör - KATH Speisesystem Quad LNB UAS 685 Universal
