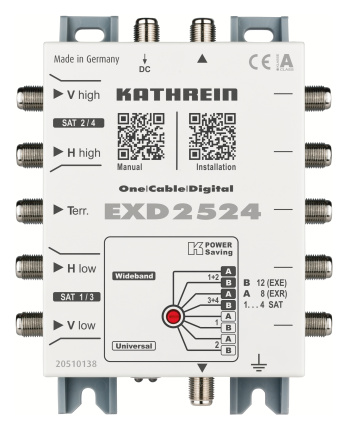

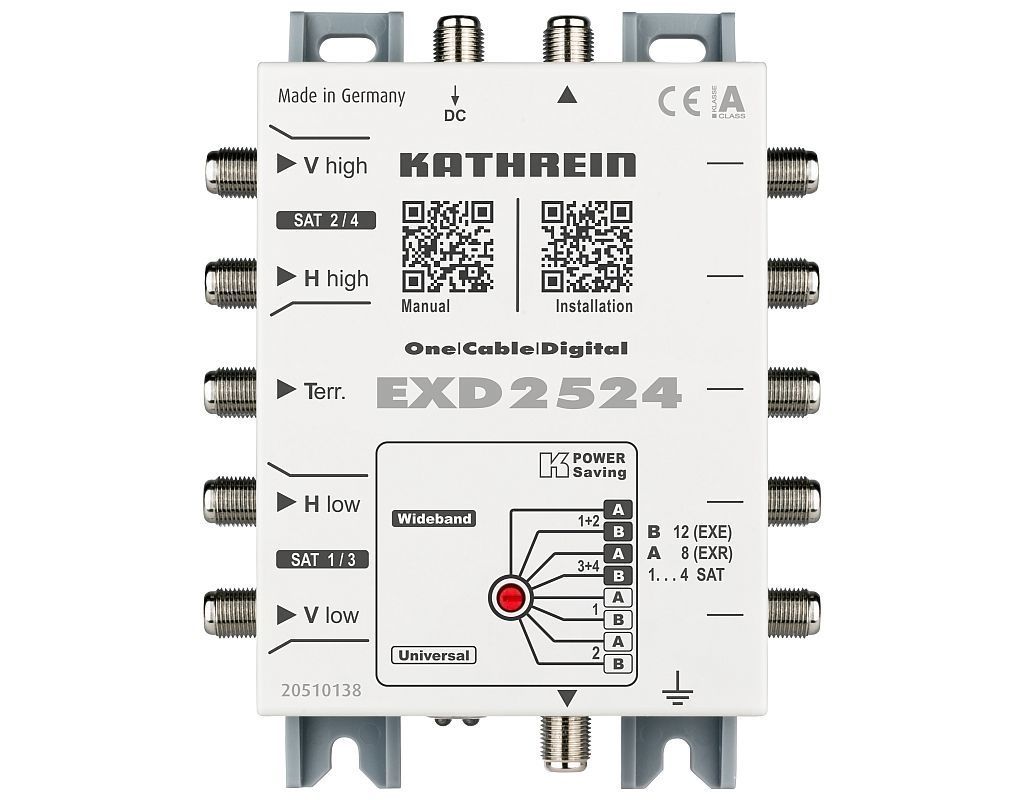

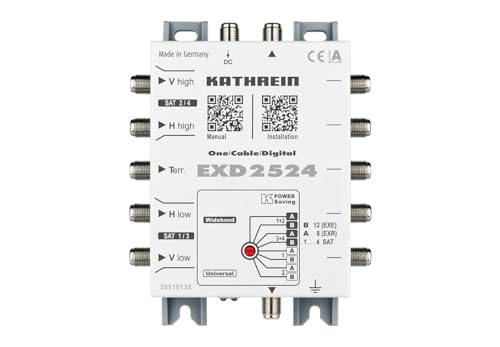

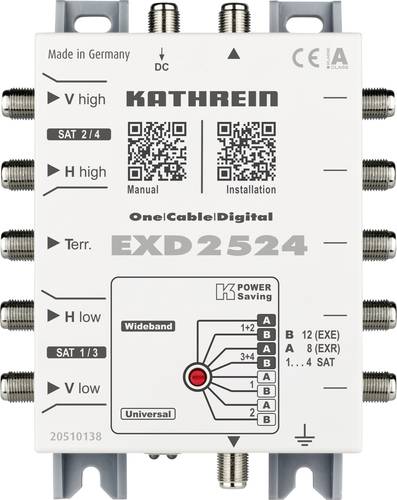

Kathrein EXD 2524

Der Kathrein EXD 2524 ist eine Unicable Kaskade zur Anlagenerweiterung mit konfigurierbaren Ausgängen für bis zu 24 Userbändern (2x12). Artikelmerkmale: Konfigurierbare Unicable Kaskade zur Anlagenerweiterung für bis zu 24 (2x12) Userbänder Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertikal low, der dann die LNB-Spannungsversorgung abschaltet Kaskadierbare Kaskade: Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen Frequenzen Modus B 2x12 UB (974, 1076, 1178, 1280, 1382, 1484, 1586, 1688, 1790, 1892, 1994, 2096 MHz) Frequenzen Modus A 2x8 UB (1284, 1400, 1516, 1632, 1748, 1864, 1980, 2096 MHz) Einkabel-Befehlssatz EN 50494 und der neue erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt (ab UB 9 wird SCD 2/Unicable II benötigt) Multifeed durch einfaches Zusammenschalten der Ausgänge mit dem Verteiler EBC 110 Einkabel-Befehlssatz EN 50494 und der neue erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit Wideband-LNBs sind bis zu vier Satellitenpositionen möglich Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tuner-Receiver (z.B. UFS 926, Vu+ Ultimo 4K) können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18 wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche Optionale Versorgung mit NCF 18 möglich QR-Code für Installationsbeispiele und Gebrauchsanleitung Für die Innenmontage Made in Germany Abmessungen 111,5 x 148 x 44 mm

Kurzinfo: KATHREIN EXD 2524 - Multiswitch Satelliten-/terrestrisches Signal Gruppe Zubehör Hersteller KATHREIN-Werke Hersteller Art. Nr. 20510138 Modell EXD 2524 EAN/UPC 4021121540325 Produktbeschreibung: KATHREIN EXD 2524 - Multiswitch Satelliten-/terrestrisches Signal Produkttyp Multiswitch Satelliten-/terrestrisches Signal Abmessungen (Breite x Tiefe x Höhe) 11.15 cm x 4.4 cm x 14.8 cm Gewicht 400 g Ausführliche Details Allgemein Produkttyp Multiswitch Satelliten-/terrestrisches Signal Frequenzbereich 5 - 862 MHz, 300 - 2350 MHz Breite 11.15 cm Tiefe 4.4 cm Höhe 14.8 cm Gewicht 400 g Verbindungen Verbindungen Antenneneingang - F-Anschluß - terrestrisch 4 x Antenneneingang - F-Anschluß - Satellit 2 x Antennenausgang - F-Anschluß 5 x cascade - F-Anschluß Verschiedenes Kennzeichnung IP30

Konfigurierbarer Durchgangs-Multischalter zur Anlagenerweiterung für bis zu 24 (2 x 12) UserbänderKathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertikal low , der dann die LNB-Spannungsversorgung abschaltetOptionale Versorgung mit NCF 18 möglich

EXD 2524 Einkabel (Unicable) Multischalter Kaskade / Erweiterung für 2 x 12 Teilnehmer (2x 12 Userband) zur Erweiterung einer bestehenden ZF-Verteilung (EXR 2508 o. EXR 25016 vorhanden) um 2 x 12 Teilnehmer (2x 12 Userband) per Unicable zur Erweiterung einer bestehenden Unicable-Anlage (EXD154/158/1524/1532 oder EXE156/159/1512/1581 oder EXR561/1541/1542/1581 vorhanden) um 2 x 12 Teilnehmer (2x 12 Userband) per Unicable zur Erweiterung einer bestehenden Wideband-Anlage (EXD 154 oder EXD 1524 vorhanden) um 2 x 12 Teilnehmer (2x 12 Userband) per Unicable Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm “vertikal low”, der dann die LNB-Spannungsversorgung abschaltet
