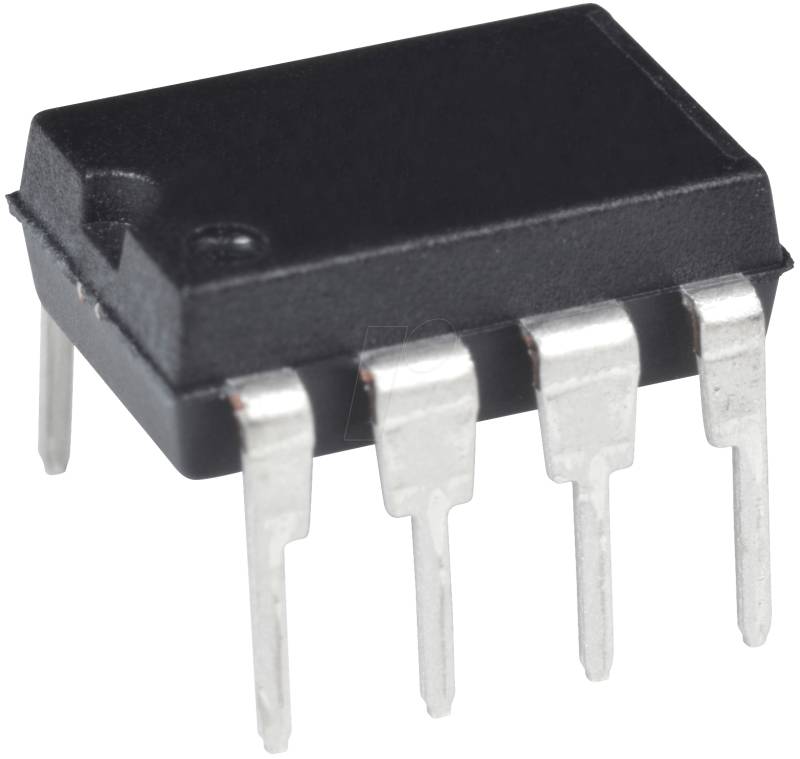

IL 300 - Optokoppler, DC-in, DC-out, DIP-8

Produktbeschreibung

IL300, Linearer Optokoppler, hohe Verstärkungsstabilität, große BandbreiteBeschreibungDer lineare Optokoppler IL300 besteht aus einer AlGaAs IRLED, die eine isolierte Rückkopplungs- und eine Ausgangs-PIN-Fotodiode in einer bifurkierten Anordnung bestrahlt. Die Rückkopplungs-Photodiode erfasst einen Prozentsatz des LED-Flusses und erzeugt ein Steuersignal (IP1), das zur Steuerung des LED-Ansteuerstroms verwendet werden kann. Diese Technik kompensiert die nichtlinearen Zeit- und Temperatureigenschaften der LED. Die Ausgangs-PIN-Fotodiode erzeugt ein Ausgangssignal (IP2), das linear mit dem von der LED erzeugten optischen Fluss verknüpft ist. Die Zeit- und Temperaturstabilität der Verstärkung des Eingangs-Ausgangs-Kopplers (K3) wird durch die Verwendung angepasster PIN-Fotodioden gewährleistet, die den Ausgangsfluss der LED genau verfolgen.Merkmale• Koppelt AC- und DC-Signale• 0,01 % Servo-Linearität• Große Bandbreite, > 200 kHz• Hohe Verstärkungsstabilität, ± 0,05 %/ °C• Niedrige Eingangs-/Ausgangskapazität• Geringe Leistungsaufnahme, < 15 mW• Isolationsprüfspannung, 5300 VRMS, 1,0 Sek.• Interner Isolationsabstand, > 0,4 mm für VDE• Bauteil in Übereinstimmung mit RoHS 2002/95/EC und WEEE 2002/96/ECAgentur-Zulassungen• UL Datei #E52744- DIN EN 60747-5-2 (VDE0884), DIN EN 60747-5-5 in VorbereitungAnwendungen• Spannungsversorgung Rückführung Spannung/Strom• Isolierung von medizinischen Sensoren• Audio-Signalschnittstelle• Isolierte Prozesssteuerungsmesswandler• Digitale Telefonisolierung
