Holybro PM02D-HV 12S Power Module Zubehör Drohne

Produktbeschreibung

Anmerkung

• - Die PM02D HV-Version wird von PX4 unterstützt. Für Ardupilot wird es in Version 4.4 und höher unterstützt.
• - Dieser PM verwendet einen digitalen I2C-Signaldatenausgang und ist nicht kompatibel mit Flugcontrollern, die analoge PM verwenden, wie z. B. die Pixhawk 6C &amp, Mini, Pixhawk4 &amp, Mini, pix32 v5 oder Durandal Flight Controller.

Beschreibung

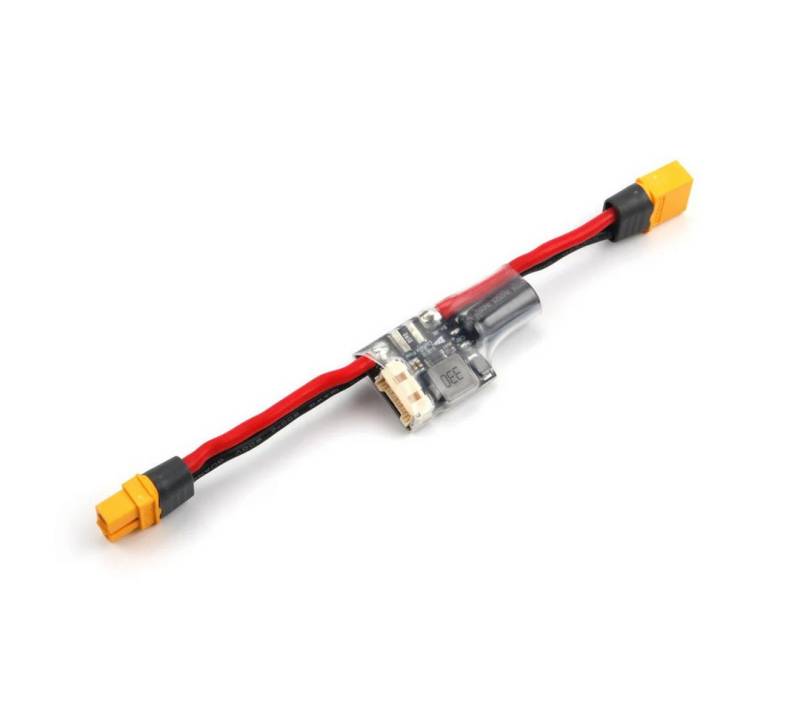

Das PM02D bietet eine geregelte Stromversorgung für Ihren Pixhawk® 5X &amp, 6X direkt von der Batterie. Es ermöglicht Stromverbrauchs- und Batteriespannungsmessungen, alles über ein 6-poliges Kabel. Der integrierte Schaltregler liefert 5,2 V und bis zu 3 A von LiPo-Akkus bis 12S (HV). Das Power Module wird komplett mit XT60-Anschlüssen geliefert, die zum Schutz vor physischen Schäden in Schrumpfschläuche eingewickelt sind.

Es ist nicht für den Antrieb von Servos ausgelegt, bitte verwenden Sie dafür den ESC/BEC Ihres Flugzeugs. Der CLIK-Mate-Kabel-zu-Platine-Steckverbinder von Molex mit 2,00 mm Rastermaß ist für 3,0 A Strom pro Kontakt ausgelegt.

Spezifikation

• Eingangsspannung
  • LV: 2S-6S (Eingestellt)
  • HV: 2S-12S
• PCB-Dauerstrom: 60A
• PCB-Berststrom: 100A (&lt,60 Sek.)
• Maximale Strommessung:
  • LV: 164A (Eingestellt)
  • HV: 327A
• Spannungs- und Stromwächter mit I2C-kompatibler Schnittstelle
• Ausgänge max. 5,2 V und 3 A
• Gewicht: 20g


Strombelastbarkeit:

Der PM02D wird mit XT60-Steckern mit 14 AWG-Silikondrähten geliefert, die für 30 A Dauerstrom und 60 A Burststrom (&lt,1 Minute) ausgelegt sind. Wenn ein höherer Strom benötigt wird, sollten der Steckertyp und die Drahtgröße entsprechend geändert werden.

PIN-MAP: Einrichtung:

Wenn Sie die HV-Version PM02D verwenden, müssen Sie SENS_EN_INA228 auf ",Aktivieren", einstellen.

Lieferumfang:

• 1x PM02D Leistungsmodul
• 1x 6-poliges Kabel mit 2,00 mm Rastermaß
