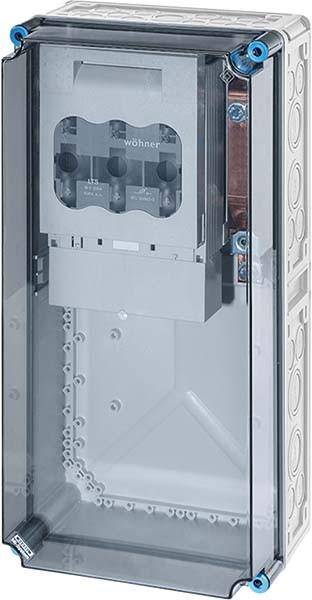

Hensel Mi 6480 Mi-NH-Sicherlasttreschagehäuse

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Sicherungslasttrennschalter NH 1, 3-polig, nach IEC 60947-3 auf Sammelschienen. Ohne Zuleitungsklemmen. Mit PE- und N-Klemmen und lösbarer Brücke zwischen PE und N. Anschlussrichtung veränerbar. Deckelverschlüsse für Werkzeugbetätigung.

Hensel NH-Sicherungslasttrennsch. Mi 6480 Hersteller:Hensel Bezeichnung:NH-Sicherungslasttrennsch. Mi, 1xNH 1, 250A, 5p Typ:Mi 6480 Polzahl:3 Bemessungsbetriebsstrom Ie:250 A Max. Bemessungsbetriebsspannung Ue bei AC:800 V Bemessungsisolationsspannung Ui:690 V Baugröße der Sicherungseinsätze:NH1 Mit Sicherungsüberwachung:nein Gehäusebreite:300 mm Gehäusetiefe:214 mm Gehäusehöhe:600 mm Schutzart (IP):IP65 Hensel NH-Sicherungslasttrennsch. Mi 6480: weitere Details Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Sicherungslasttrennschalter NH 1, 3-polig, nach IEC 60947-3 auf Sammelschienen. Ohne Zuleitungsklemmen. Mit PE- und N-Klemmen und lösbarer Brücke zwischen PE und N. Anschlussrichtung veränerbar. Deckelverschlüsse für Werkzeugbetätigung. Geliefert wird: Hensel NH-Sicherungslasttrennsch. Mi, 1xNH 1, 250A, 5p Mi 6480, Verpackungseinheit: 1 Stk., EAN: 4012591127352

1x Sicherungslasttrennschalter 250 A, NH 1, 3-polig Bemessungsstrom der Sammelschiene 250 A nur zur Kombination Anschluss M 10 (max 1x240 mm 2 je Phase) PE- und N-Klemmen: je 1x Anschluss M10 mit lösbarer Brücke zwischen PE und N ohne Zuleitungsklemmen N-Leiter mit gleicher Stromtragfähigkeit wie die Außenleiter mit Klemmenabdeckung für GErät Abgang unten, veränderbar auf Abgang oben Deckelverschlüsse für Werkzeugbetätigung BemessungsspannungU n =690 V a.c. Bemessungsstrom eines StromkreisesI nc =200 A Anzahl der Stromkreise1 BemessungskurzzeitstromfestigkeitI CW =15 kA/1s mit Sicherungseinsätzen Betriebsklasse gL/gG Sammelschienen-Poligkeit5 SammelschienenstärkeL1-L3: 10 mm N, PE: 5 mm Sammelschienenmittenabstand60 mm Ausstattung des Sicherungslasttrenngehäuses mit Sicherungslasttrennschalter Polzahl 3 Bemessungsbetriebsstrom Ie 250 A Max. Bemessungsbetriebsspannung Ue bei AC 800 V Bemessungsisolationsspannung Ui 690 V Baugröße der Sicherungseinsä - Install.Baumaterial Zählerschr./Verteilg Zählerschr.Verteiler - Hensel Mi-NH-Sicherungslast- Mi 6480 trennschaltergehäuse , 1xNH 1 250A, 5pol
