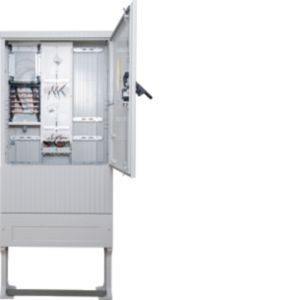

Hager Zähleranschlusssäule ZAS207BD25A 207-Basis 2Z 3.HZ 5polig+APZ (ZAS207BD25A)

Hager Zähleranschlusssäule ZAS207BD25A Hersteller:Hager Bezeichnung:Zähleranschlusssäule 2 Zählerplätze, 3.HZ Typ:ZAS207BD25A Bemessungsstrom:63 A Ausführung:2-stöckig Anzahl der Zählerplätze:2 Unterer Anschlussraum:mit Sammelschiene 5-polig Montageart:sonstige Werkstoff:Kunststoff Farbe:grau RAL-Nummer:7035 Anzahl der Verteilerreihen:7 Anzahl der Felder:3 Mit Montageplatte:ja Schutzart (IP):IP44 Breite:839 mm Höhe:2010 mm Tiefe:277 mm Einbaubreite:750 mm Einbauhöhe:1050 mm Einbautiefe:200 mm Hager Zähleranschlusssäule ZAS207BD25A: weitere Details Zähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 5-pol, Leerfeld, Basis, APZ.Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 (VDE 0603-1):2017-06 in Verbindung mit der DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06.Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut.Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB.Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen. Geliefert wird: Hager Zähleranschlusssäule 2 Zählerplätze, 3.HZ ZAS207BD25A, Verpackungseinheit: 1 Stk., EAN: 3250611073628
