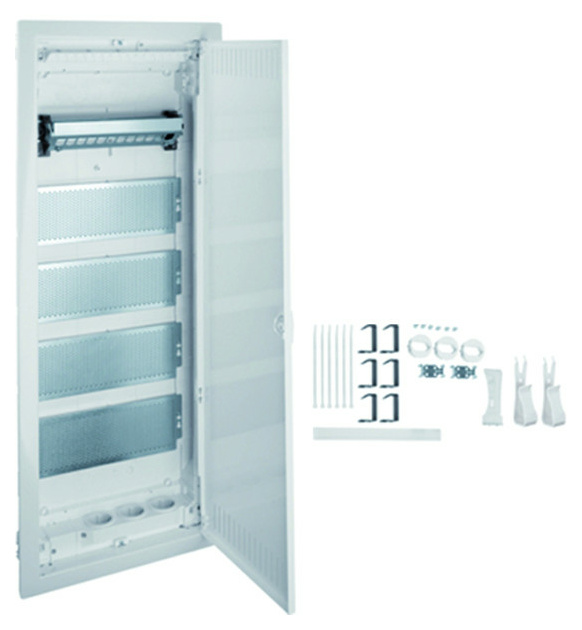

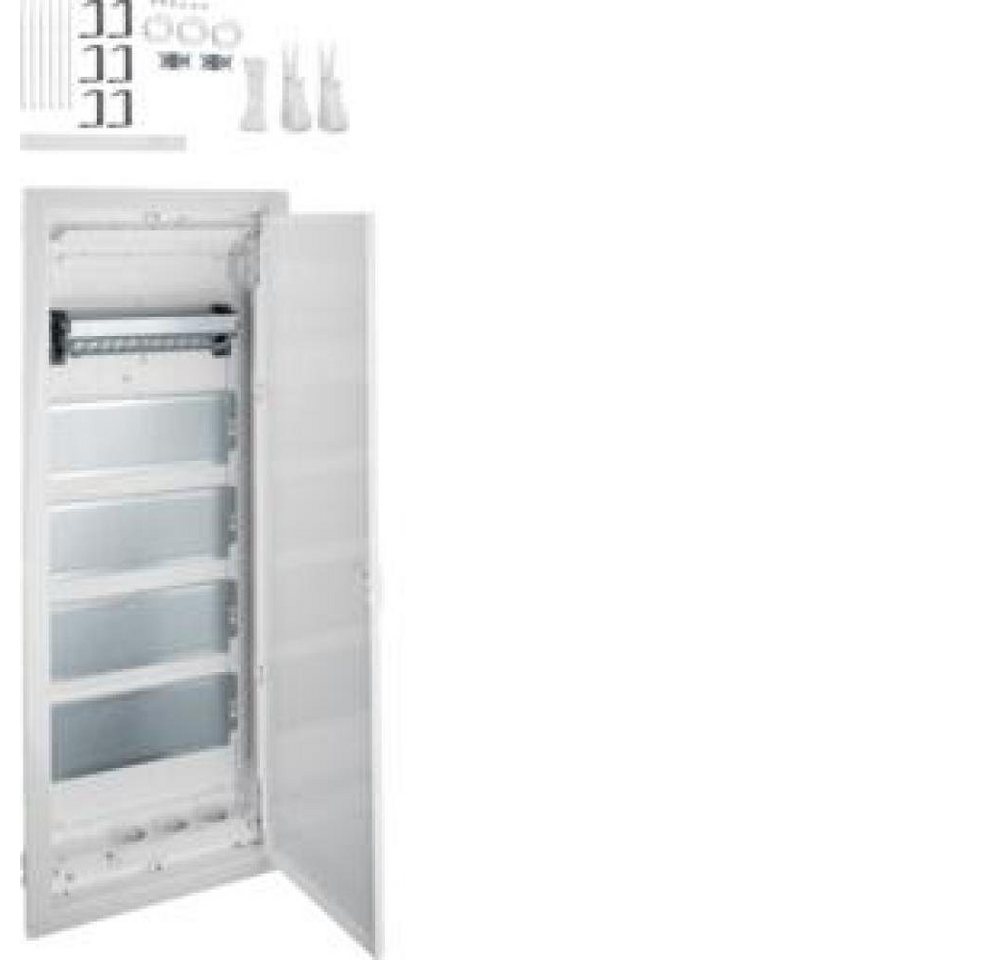

Hager VU60NW Multimedia UPV 5-reihig mit Tür

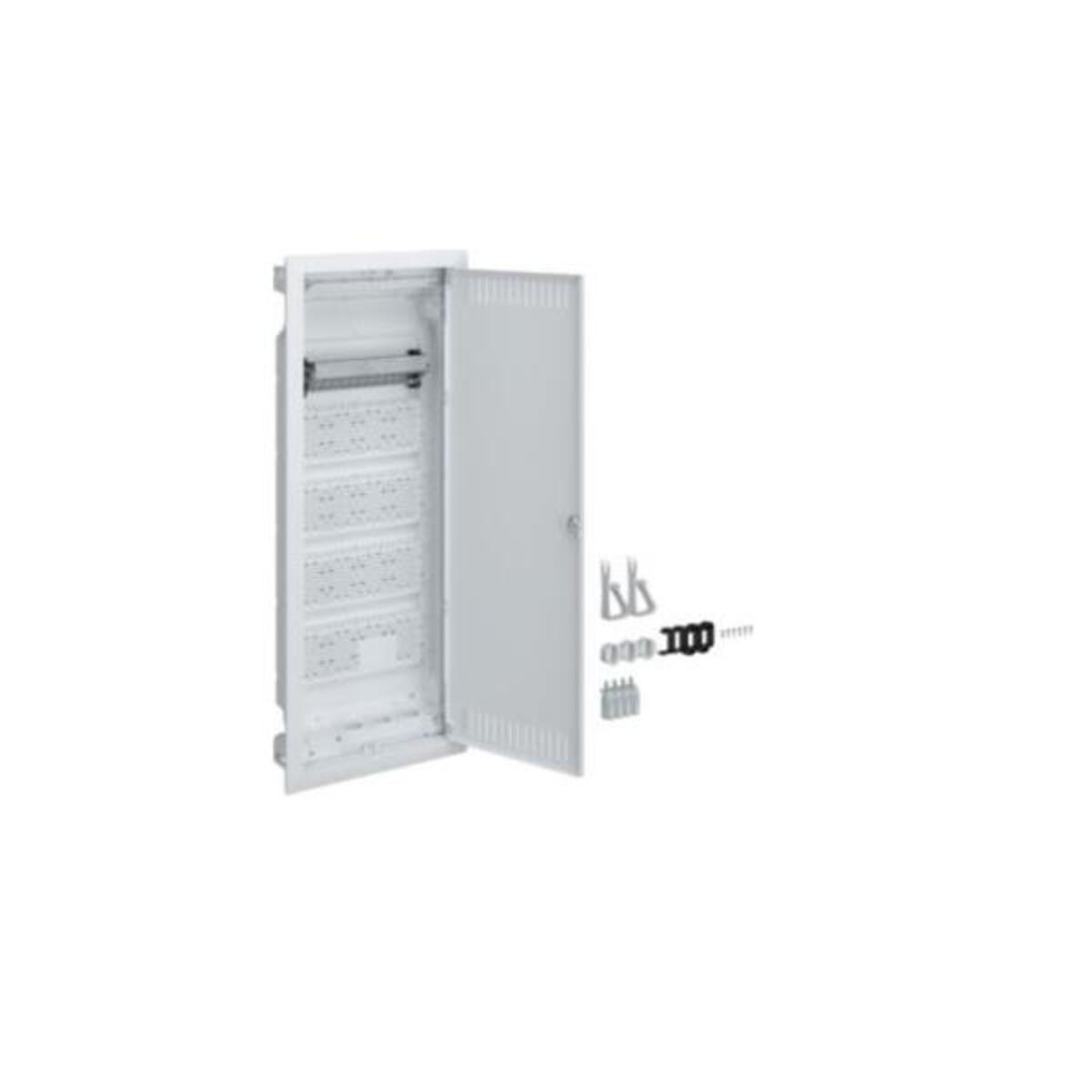

Hager UP-Kleinverteiler, Volta VU60NW Hersteller:Hager Bezeichnung:UP-Kleinverteiler, Volta 5-reihig Typ:VU60NW Montageart:Unterputz Anzahl der Reihen:5 Breite in Teilungseinheiten:12 Art der Abdeckung:Tür Ausführung Deckel:mit Ausschnitt Art der Tür:einfach Transparenter Deckel/Tür:nein Signaldurchlassende Tür:nein Mit Schloss:nein Art der Schließung:sonstige Werkstoff des Gehäuses:sonstige Einbautiefe:90 mm Einbauhöhe:845 mm Einbaubreite:335 mm Innentiefe:91,5 mm Erdungsklemmenblock:ja Neutralleiterklemmenblock:ja DIN-Schiene:nein Mit Montageplatte:ja Anbaumöglichkeit:ja EMV-Ausführung:nein UV-beständig:nein Farbe:weiß RAL-Nummer:9010 Schutzart (IP):IP30 Höhe:880,5 mm Breite:348 mm Tiefe:94,5 mm Hager UP-Kleinverteiler, Volta VU60NW: weitere Details Multimedia, volta, UPV, 5-reihig, mit geschlitzter Stahlblechtür.Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Geliefert wird: Hager UP-Kleinverteiler, Volta 5-reihig VU60NW, Verpackungseinheit: 1 Stk., EAN: 3250616615779

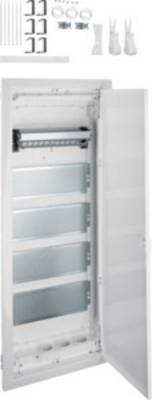

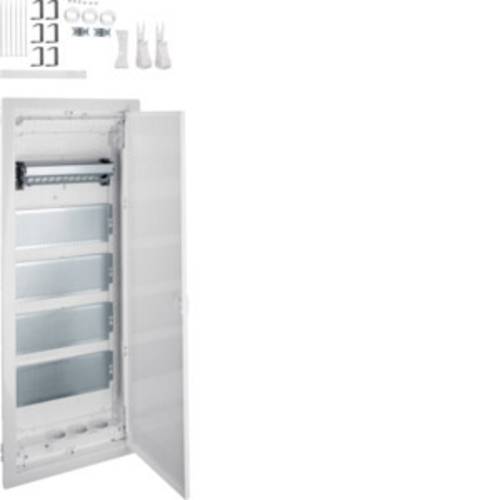

Hager VU60NW Multimedia Volta Multimedia-Verteiler Unterputz Anzahl Teilungen = 60 Anzahl Reihen = 5 (VU60NW)

Der Multimedia Kleinverteiler der Fa. Hager ist für die Unterputzinstalltion geeignet. Bestehend aus einen Kunststoff-Mauerkasten mit integrierter Wasserwaage und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung. Ein Patch Panel zur Aufnahme von unterschiedlichen Kommunikationsmodulen ist auf der Hutschine isoliert aufgerastet. Durch 2 weitere Schraubbefestigungen ist am Patch Panel auch ein geforderter Funktionspotentialausgleich gegeben. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Desweiteren ist es Ihnen möglich ein Überspannungsmodul Typ 3 direkt anzuschließen.

Multimedia, volta, UPV, 5-reihig, mit geschlitzter Stahlblechtür. Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.

Volta Multimediaverteiler, IP30 - mit abgesenkter Hutschiene, z.B. zur Aufnahme von Patch-Modulen, mit Klemme für Potentialausgleich - Montage-Lochblech zur Augnahme von aktiven und passiven Geräten - Doppelsteckdose (mit Kindersicherung) zur Spannungsversorgung aktiver Komponenten - Maße entsprechen den Standard Verteilern - Abmessungen nach DIN 43871 UP-Multimedia-Kleinverteiler Volta Kommunikationsverteiler, Montageplatten, Patch Panel, Steckdose Lochblech-Montageplatte, Doppelsteckdose, RK-Klemme für Potentialausgleich, abgesenkte Hutschiene (z.B. zur Aufnahme von Patchmodulen) Ausführung: 5-reihig Montageart Unterputz Anzahl der Reihen 5 Breite in Teilungseinheiten 12 Art der Abdeckung Tür Ausführung Deckel mit Ausschnitt Art der Tür einfach Transparenter Deckel/Tür nein Signaldurchlassende Tür nein Mit Schloss nein Art der Schließung sonstige Werkstoff des Gehäuses sonstige Einbautiefe 90 mm Einbauhöhe 845 mm Einbaubreite - Install.Baumaterial Zählerschr./Verteilg Zählerschr.Verteiler - Hager Multimedia Volta UPV VU60NW 5reihig m.geschlitzter Stahlblechtür
