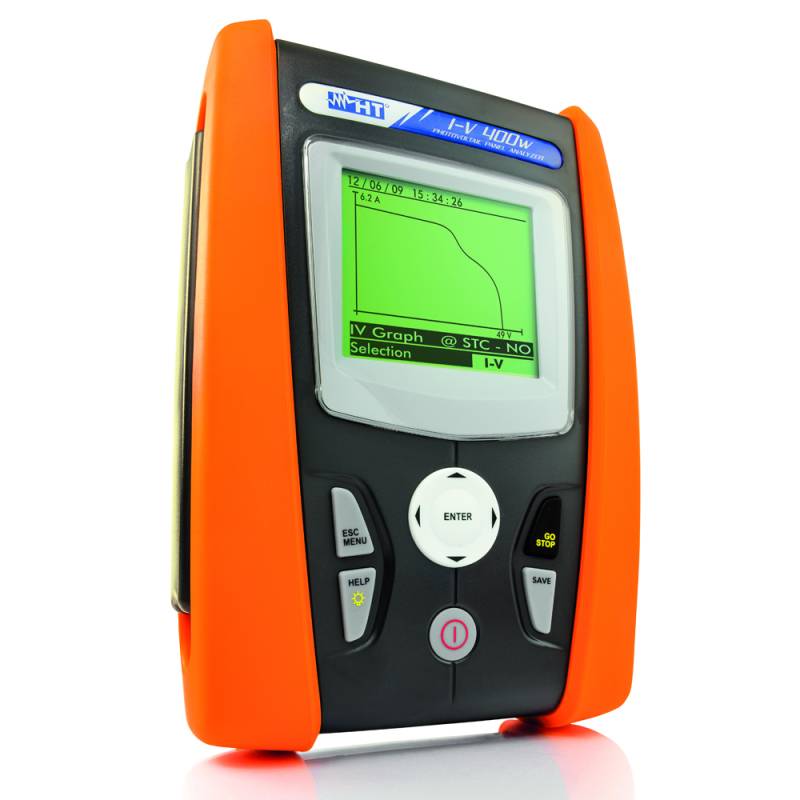

HT-Instruments I-V400w

Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1000V und max. 15 A. Durch einfachen Tastendruck werden in wenigen Sekunden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet.Auch die gemessenen und auf STC umgerechneten Kennlinien werden angezeigt und mit den vom Hersteller vorgegebenen Kennlinien verglichen. Somit lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schliessen. Die Messdaten und die Kennlinien können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und einem zusätzlichen Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per WLAN auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.Eine Datenbank mit den Kenndaten der gängigsten PV Module kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.Folgende Messwerte werden direkt auf dem Bildschirm des I-V400w angezeigt:· Peakleistung (bei STC) und die aktuell gemessene Leistung (MPP)· Kurzschlussstrom Isc und Leerlaufspannung Uoc, sowie Impp und Umpp· Füllfaktor FF in %· Eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STC· Das Gesamterge
