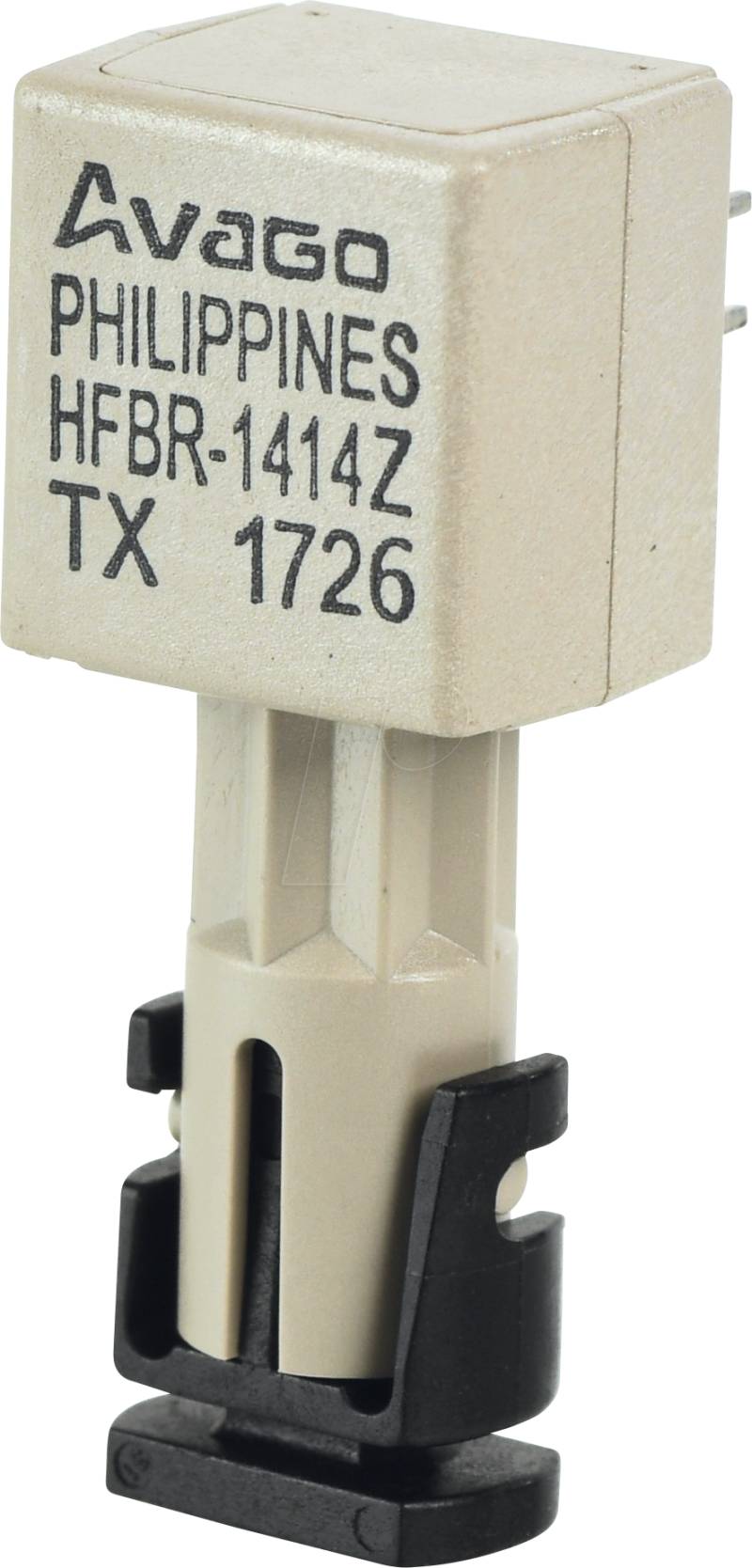

HFBR1414Z - LWL-Sende-Modul, 820nm, 160 MBd, ST-Anschluss, Miniatur-Link

Produktbeschreibung

Serien HFBR-14xxZ und HFBR-24xxZKostengünstige 820-nm-Miniatur-Link-Glasfaserkomponenten mit ST-, SMA-, SC- und FC-AnschlüssenBeschreibungDie Komponenten der 820-nm-Miniatur-Link-Serie wurden entwickelt, um kostengünstige, leistungsstarke Glasfaser-Kommunikationsverbindungen für Informationssysteme und industrielle Anwendungen mit Verbindungsdistanzen von mehreren Kilometern bereitzustellen. Mit dem HFBR-24x6Z, dem 125-MHz-Analogempfänger, können Datenraten von bis zu 160 MBaud erreicht werden. Sender und Empfänger sind direkt kompatibel mit gängigen ''Industriestandard''-Steckverbindern: ST, SMA, SC und FC. Sie sind vollständig mit mehreren Fasergrößen spezifiziert; einschließlich 50/125 µm, 62,5/125 µm, 100/140 µm und 200 µm. Die Produkte sind in verschiedenen Optionen erhältlich. Zum Beispiel weisen Transmitter mit der verbesserten Schutzoption P eine erhöhte ESD-Festigkeit gegenüber den Pins auf. Diese integrierte Lösung HFBR-141xPxZ wird durch den Einbau einer Zenerdiode parallel zur LED realisiert. Der Hochleistungs-Sender HFBR-14x4Z und der 125-MHz-Empfänger HFBR-24x6Z bilden ein Paar, um eine für 100BASE-SX optimierte Duplex-Lösung bereitzustellen. 100BASE-SX ist ein Fast-Ethernet-Standard (100 Mb/s) bei 850 nm auf Multimode-Faser. Evaluierungskits sind für ST-Produkte erhältlich, einschließlich Sender, Empfänger, Evaluierungsboard und technische Literatur.Merkmale• RoHS-konform• Kostengünstige Sender und Empfänger• Wahl zwischen ST-, SMA-, SC- oder FC-Ports• 820-nm-Wellenlängen-Technologie• Signalraten bis zu 160 MBaud• Verbindungsdistanzen bis zu mehreren Kilometern• Kompatibel mit 50/125 µm, 62,5/125 µm, 100/140 µm, und 200 µm Kunststoffummantelte Kieselsäure (PCS) Faser• Wiederholbare ST-Verbindungen innerhalb von 0,2 dB typisch• Einzigartiges optisches Port-Design für effiziente Kopplung• Pick and Place und wellenlötbar• Keine Hardware zur Platinenmontage erforderlich• Großer Betriebstemperaturbereich -40°C bis +85°C• Option leitfähiger AnschlussApplikationen• 100BASE-SX Fast Ethernet auf 850 nm• Medien-/Faser-Konvertierung, Switches, Router, Hubs und NICs auf 100BASE-SX• Lokale Netzwerke• Computer-zu-Peripherie-Verbindungen und Computermonitor-Verbindungen• Digitale Querverbindungen• Zentrale Vermittlungsstelle/PBX-Verbindungen• Video-Links• Modems und Multiplexer• Geeignet für Tempest-Systeme• Links zu Industriesteuerungen
