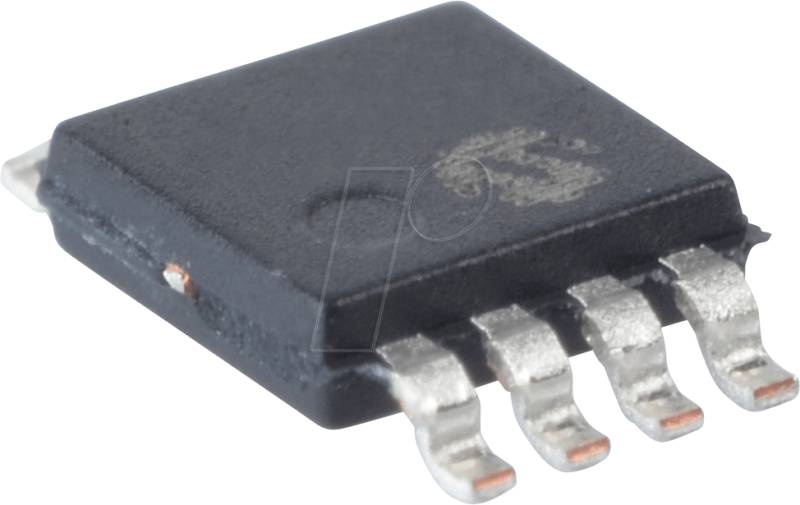

HCPL 0710 - MOSFET-Optokoppler 2,5kV 12MBd SO8

Produktbeschreibung

Erhältlich im SO-8 Gehäuse, nutzt der HCPL-0710-Optokoppler die neueste CMOS-IC-Technologie, um herausragende Leistung mit sehr geringem Stromverbrauch zu erreichen. Der HCPL-0710 benötigt nur zwei Bypass-Kondensatoren für die komplette CMOS-Kompatibilität.Grundbausteine ??des HCPL-0710 ist ein CMOS-LED-Treiber-IC, eine Hochgeschwindigkeits-LED und ein CMOS-Detektor-IC. Ein CMOS-Logik-Eingangssignals steuert den LED-Treiber-IC, der den Strom an die LED liefert. Der Detektor IC beinhaltet eine integrierte Photodiode, einen Hochgeschwindigkeits-Transimpedanzverstärker und einem Komparator mit einem Leistungstreiber. Features• +5 V CMOS-Kompatibilität• 8 ns maximale Pulsbreitenverzerrung• 20 ns max prop. Laufzeitunterschied• Hohe Geschwindigkeit: 12 MBd• 40 ns max prop. Verzögerung• 10 kV / us minimale Gleichtaktunterdrückung• -40 ° C bis 100 ° C Temperaturbereich• Sicherheits-und behördliche Genehmigungen:- UL 3750 V rms für 1 min. pro UL 1577 - CSA - IEC / EN / DIN EN 60747-5-2- VIORM = 560 Vpeak für HCPL-0710Anwendungen• Digitale Feldbus-Trennung: DeviceNet, SDS, Profibus• AC Plasma Display Panel Pegelverschiebung• Multiplex-Datenübertragung• Computer Peripheral Interface• Mikroprozessor-System-Schnittstelle
