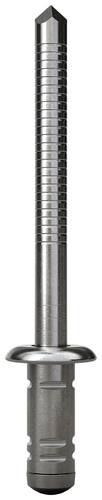

Gesipa 1433936 Blindniete Edelstahl Edelstahl 500St.

Produktbeschreibung

G-Bulb-Blindniete Die hochfesten Blindniete Stark in Stahl und Edelstahl. GESIPA bietet eine Baureihe hochfester Strukturblindniete mit der Bezeichnung G-Bulb in Stahl und Edelstahl mit den Durchmessern 4,8 und 6,4 mm an. Die G-Bulb- Abmessungen sind in der Lage, Fügegutstärken zwischen 1,5 und 15,5 mm abzudecken. Hauptmerkmale der G-Bulb-Blindniete sind der große Klemmbereich, sehr hohe Scher- und Zugfestigkeitswerte durch Bildung eines breiten Schließkopfes und die mechanische Restdornverriegelung während des Setzprozesses. In Kombination mit der patentierten Funktionsprägung am Nietschaft erfüllt der G-Bulb höchste Anforderungen in Bezug auf Toleranzausgleich von Bauteildicken und Lochgeometrie. Der G-Bulb-Blindniet bildet einen außergewöhnlich breiten Schließkopf, der die volle Klemmkraft an die Applikation überträgt. Mit einer Abrisskraft bis 16 kN kann der G-Bulb trotzdem mit handelsüblichen Setzgeräten verarbeitet werden. Hauptmerkmale- Ausgezeichnete Lochleibung - Sehr hohe Klemmkraft - Höchste Zugfestigkeit durch breiten Schließkopf - Höchste Scherfestigkeit durch Restdornverriegelung - Verarbeitung mit handelsüblichen Setzgeräten - Prozesskontrollfähig mit dem TAURUS C-Setzgerät - RoHS-konform MaterialienHohlniet: Stahl, verzinkt CrVI-frei, oder Edelstahl A2 Nr. 1.4567Nietdorn: Stahl, verzinkt CrVI-frei, oder Edelstahl A2 Nr. 1.4541
