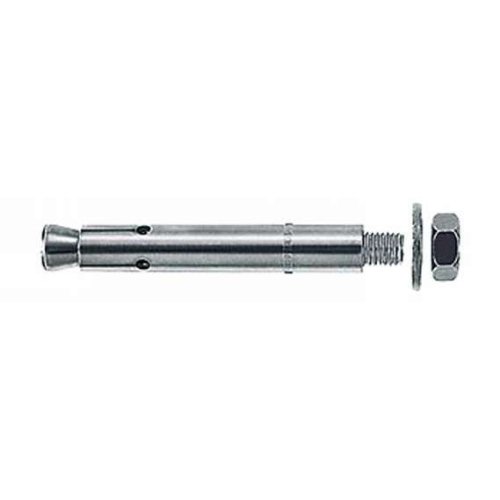

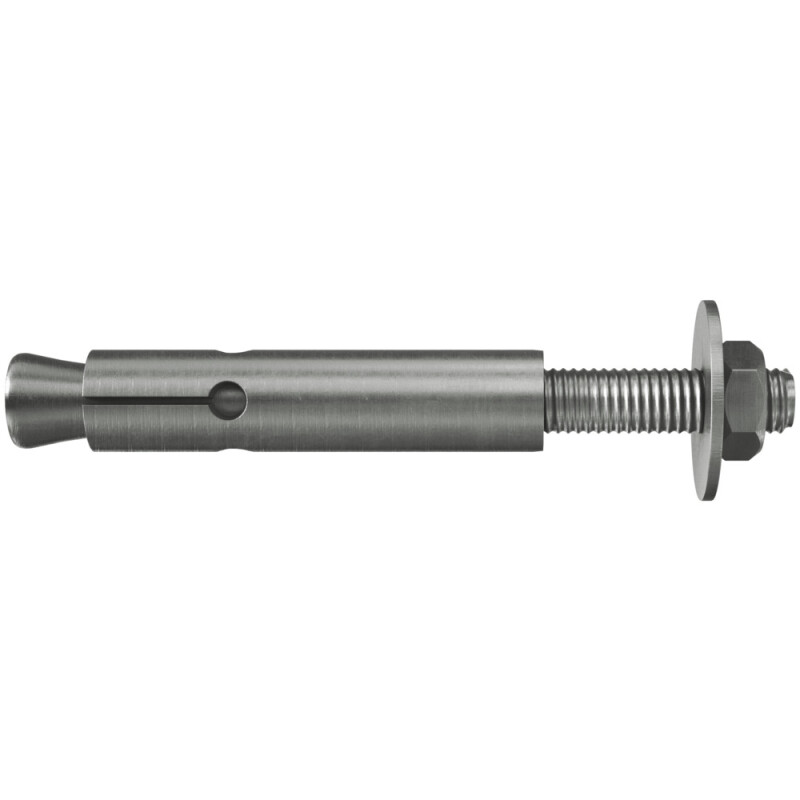

Fischer Zykon-Bolzenanker FZA 14 x 60, M 10/25, A4, 60779

Der fischer ZYKON-Bolzenanker FZA ist ein Anker aus nicht rostendem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Bolzenanker FZA ist ideal, um Fassaden, Geländer und Stahlkonstruktionen im Außenbereich in gerissenem Beton zu befestigen.

Technische Daten: Ankerlänge: 102 mm Bohrernenndurchmesser: 14 mm Abstandsmontage: Nein Durchsteckmontage: Nein Vorsteckmontage: Ja Material: Nicht rostender Stahl Nutzlänge: 25 mm Gewinde: M10 Max. Dicke des Anbauteils: 25 mm Schlüsselweite: 17 mm Seismic-Zulassung: C1 / C2 U-Scheibe (Außendurchmesser x Dicke): 20 x 2 mm Verankerungstiefe: 60 mm Zugehöriger Bohrer FZUB: 14 x 60 Zugehöriges Setzwerkzeug: FZE 14 plus Werkstoff Hülse: rostfreier Stahl Antrieb: Sechskant Einsatzbereich: Feuchtraum / Außenbereich Der fischer ZYKON-Bolzenanker FZA ist ein Anker aus nicht rostendem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Bolzenanker FZA ist ideal, um Fassaden, Geländer und Stahlkonstruktionen im Außenbereich in gerissenem Beton zu befestigen. Top Features: Maximale Sicherheit durch formschlüssige Verbindung. Geringe Rand- und Achsabstände durch spreizdruckfreie Installation. Schnelle Montage ohne Werkzeugwechsel. Das spart Zeit und Kosten. Kräfteschonende Montage mit geringer Setzenergie. ETA-Zulassung für gerissenen Beton und Feuerwiderstandsklasse R 120. Vorteile: Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen. Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung. Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel. Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage. Funktionsweise / Montage: Der FZA ist für die Vorsteckmontage geeignet. Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt. Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt. Baustoffe: Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen Auch geeignet für: Beton C12/15 Naturstein mit dichtem Gefüge Anwendungen: Stahlbaukonstruktionen Geländer Konsolen Maschinen Treppen Tore Fassaden
