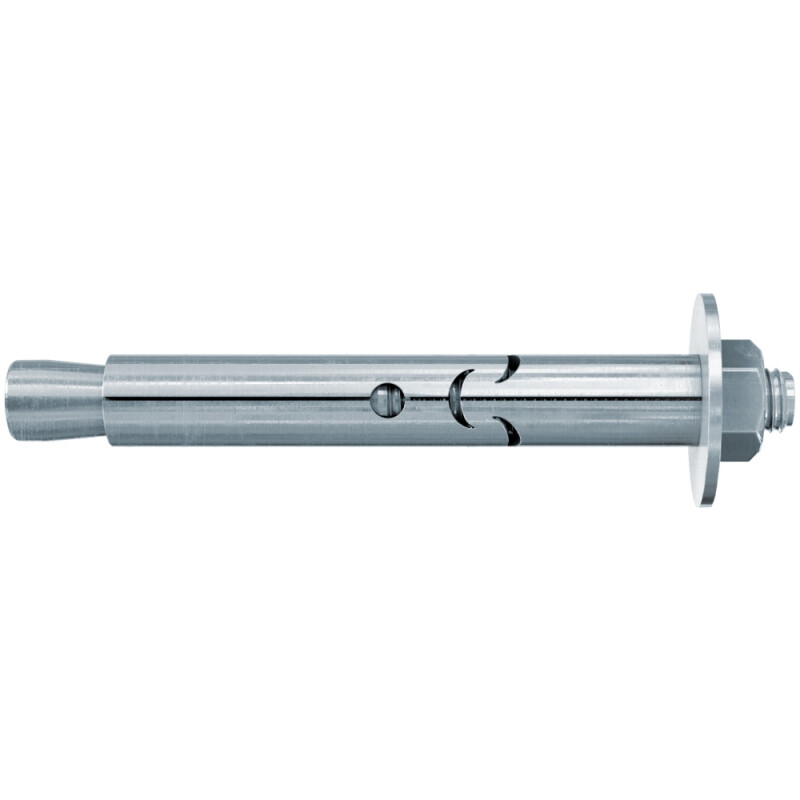

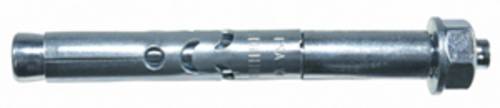

Fischer FSA 10 x 55/10 B Hülsenanker 69mm 24mm 68503 20St.

Technische Daten: Ankerlänge: 69 mm Bohrernenndurchmesser: 10 mm Abstandsmontage: Nein Durchsteckmontage: Ja Vorsteckmontage: Nein Material: Galvanisch verzinkter Stahl Nutzlänge: 10 mm Gewinde: M8 Installationsdrehmoment: 25 Nm Max. Dicke des Anbauteils: 10 mm Min. Bohrlochtiefe bei Durchsteckmontage: 65 mm Min. Verankerungstiefe: 40 mm Schlüsselweite: 13 mm U-Scheibe (Außendurchmesser x Dicke): 24 x 2,1 mm Antrieb: Sechskant Werkstoff Anker: Stahl Oberflächenschutz Anker: galvanisch/elektrolytisch verzinkt Der fischer Hülsenanker FSA-B ist ein Anker aus galvanisch verzinktem Stahl mit Mutter und Unterlegscheibe für konstruktive Befestigungen aus galvanisch verzinktem Stahl. Der FSA-B wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf. So wird das Anbauteil an den Verankerungsgrund herangezogen. Der fischer Hülsenanker FSA-B ist ideal für die Befestigung von nicht sicherheitsrelevanten Befestigungen wie Leitern, Toren und temporären Befestigungen in ungerissenem Beton. Top Features: Einfache Montage durch optimierte Ankergeometrie auch in beengten Platzverhältnissen. Oberflächenbündige Demontage durch lösbare Schraubverbindung. Mit Mutter und Unterlegscheibe. Vorteile: Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage. Die Ankerkonstruktion ermöglicht unterschiedliche Kopfformen für flexible Gestaltungsmöglichkeiten: Sechskantkopf (Typ S), Bolzenversion mit Mutter und Scheibe (Typ B). Die lösbare Schraubverbindung ermöglicht die oberflächenbündige Demontage. Funktionsweise / Montage: Der FSA ist geeignet für die Durchsteckmontage. Durch das Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die halbmondförmigen Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird. Baustoffe: Geeignet für: Beton C12/15 bis C20/25, ungerissen Naturstein mit dichtem Gefüge Anwendungen: Handläufe Konsolen Leitern Kabeltrassen Tore Fassaden Temporäre bzw. konstruktive Befestigungen
