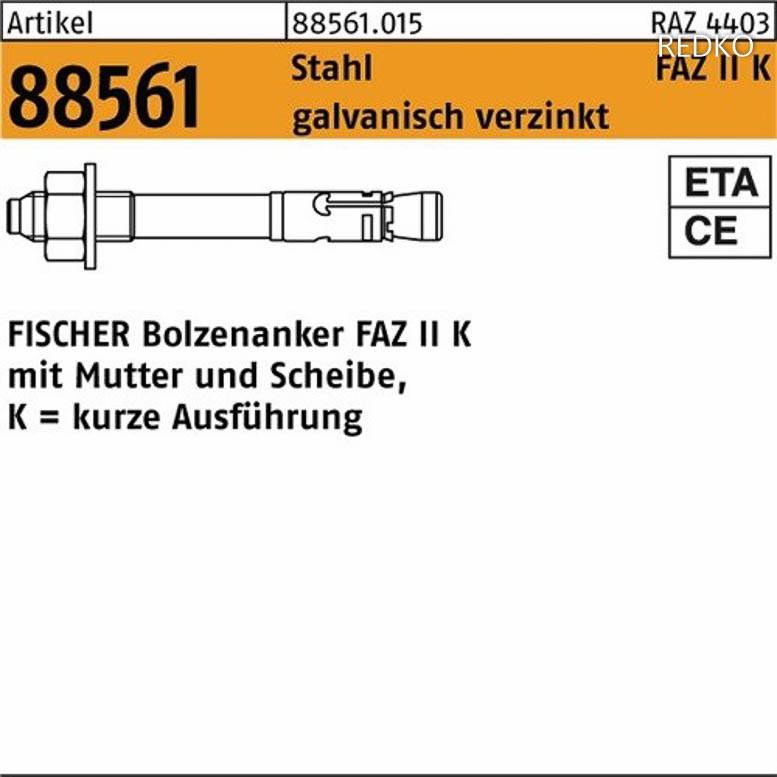

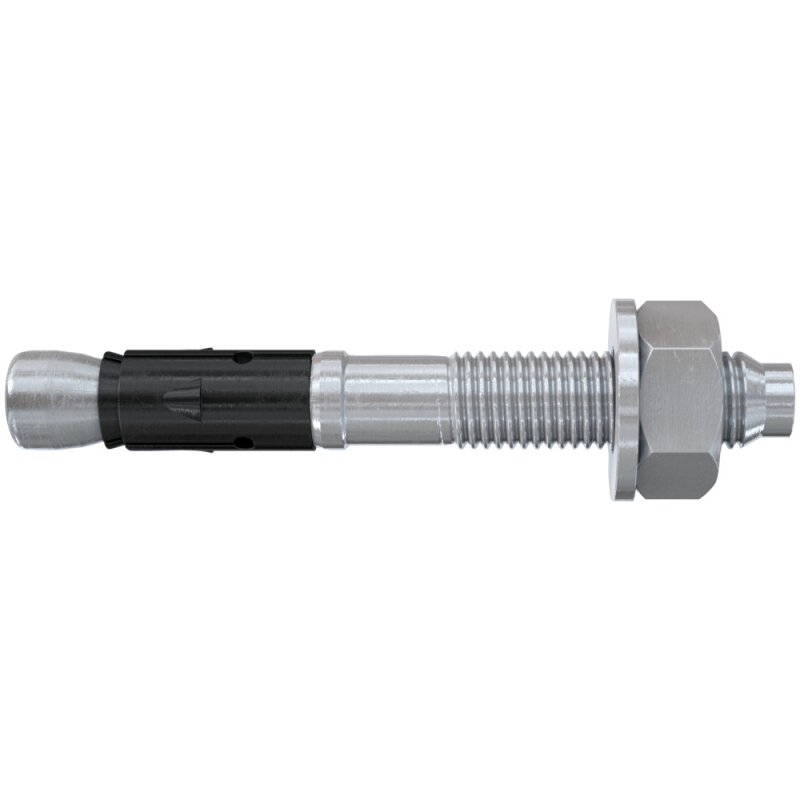

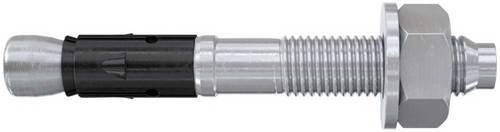

Fischer Bolzenanker FAZ II 10/20 522110 K

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche jetzt mit noch höheren Quertragfähigkeiten. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M16). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen. Technische Daten Ankerlänge: 85 mm Bohrernenndurchmesser: 10 mm Abstandsmontage: Nein Durchsteckmontage: Ja Vorsteckmontage: Ja Gewindemaß (metrisch): 10 mm Material: galvanisch verzinkter Stahl Gewinde: M10 x 43 mm Gewinde: M10 Max. Dicke des Anbauteils: 20 mm Min. Bohrlochtiefe bei Durchsteckmontage: 75 mm Max. Anbauteildicke (reduziert): 20 mm Schlüsselweite: 17 mm Seismic-Zulassung: C1 / C2 U-Scheibe (Außendurchmesser x Dicke): 20 x 2 mm Verankerungstiefe (reduziert): 40 mm Top Features: Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M16). Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten. Höchste Beständigkeit wird durch das externe Prüfzertifikat des FAZ II Plus über eine Lebensdauer von 120 Jahre geregelt (M10-M16). Höchste seismische Lasten für die Durchmesser M10-M24 mit und ohne die Verwendung der Verfüllscheibe FFD. Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen. Vorteile: Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M16). Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder. Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt. Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher. Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16). Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation. Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten. Montage Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen. Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt. Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II. Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden. Baustoffe: Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen Auch geeignet für: Beton C12/15 (Gutachten vorhanden) Beton C80/95 (Gutachten vorhanden) Stahlfaserbeton (aBG vorhanden) Kalksandvollstein (KSV) (Gutachten vorhanden) Anwendungsbeispiele: Stahlkonstruktionen Geländer Konsolen Leitern Kabeltrassen Maschinen Treppen Fassaden Holzkonstruktionen
