FPGA EFM-01 - Spartan3E FPGA Modul, USB2.0

Produktbeschreibung

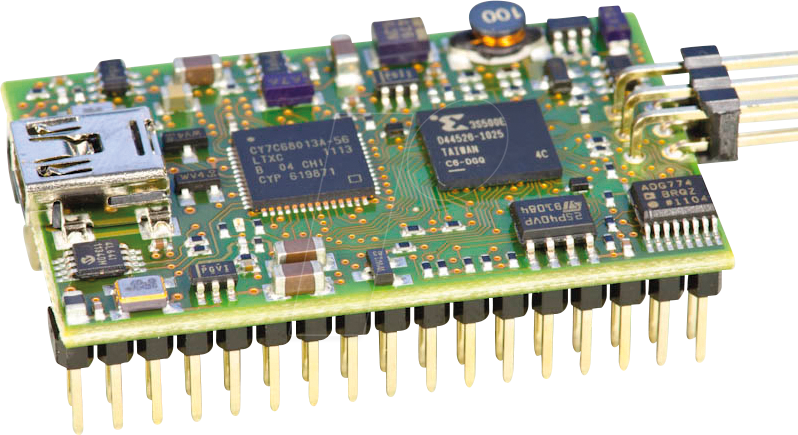

Das EFM-01 Embedded FPGA Modul basiert auf dem Xilinx Spartan-3E® FPGA. Diese logisch optimierte FPGA-Familie eignet sich ideal für Anwendungen, bei denen die Logikdichten wichtiger als die I/O Anzahl sind. In Kombination mit dem leistungsstarken Cypress FX2LP ™ USB 2.0 Controller eignet sich dieses FPGA hervorragend für eingebettete Steuerungsanwendungen, Logikintegration und DSP-Co-Verarbeitung.USB 2.0 High Speed PerformanceMit der UDK3 API und Hochgeschwindigkeits-USB 2.0-Verbindungen kann eine Echtzeit-Messrate von mehr als 40 MB/s erreicht werden.Mehrere KonfigurationsoptionenSie können das FPGA über das Xilinx Platform Cable (JTAG) mit Ihrer eigenen UDK-basierten Software mit dem UDK3 Board Manager oder aus dem On-Board-Flash-Speicher konfigurieren. Alle diese Optionen sind jederzeit verfügbar - es ist nicht notwendig sich zwischen Switch und Jumper zu entscheiden.Wesentliche MerkmaleXilinx Spartan-3E® FPGA XC3S500E-4CPG132CCypress FX2LB ™ USB2.0 Hochgeschwindigkeitsregler4Mbit SPI flash50 I/O Signale, LVTTL 3.3VReferenzdesign inklusivePlatzsparendKosteneinsparungFPGA XC3S500EKonfigurierbare Logikblöcke (CLB) 1.164Äquivalente Logikzellen 10.476Schnitte 4.656RAM16 / SRL16 4.656Max. verteiltes RAM 74.496Typische AnwendungenPC-PeripheriegeräteVideo-Capture und -VerarbeitungDonglesKartenleserSpeichergeräteKundenspezifische Prüfgeräte
