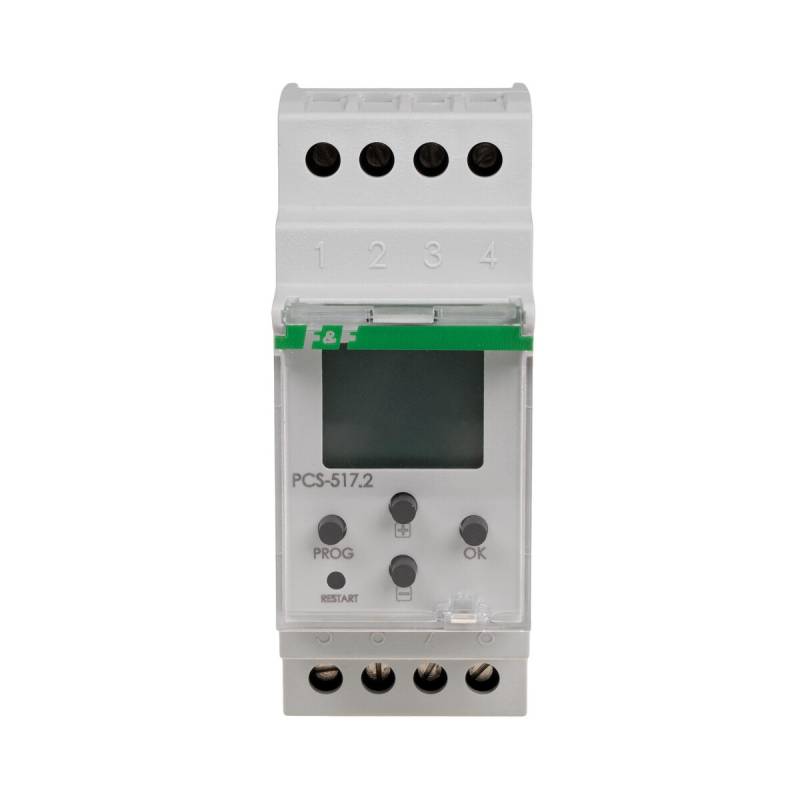

F&F PCS-517 Zeitrelais 24V bis 240V AC/DC 18 Zeitprogramme Multifunktion 1Wechsler

Produktbeschreibung

Zweck Dank der leistungsstarken Funktionen zum Arbeiten in Einzel- und Doppelzeiten, die im Speicher des Prozessors enthalten sind, können komplexe und teure Steuerungssysteme, die auf der Zusammenstellung vieler Kanäle in Normalzeit basieren, eliminiert werden. PCS-517-Relais ermöglichen eine sehr genaue Einstellung der angeschlossenen Zeit, z. B. 3 Std. - 47 Min. - 19 Sek. Funktionsweise Das Relais führt eine der Arbeitsfunktionen entsprechend der von Ihnen gewünschten Zeit aus. 1 ÷ 5 Funktionen werden durch eine Spannungsversorgung aktiviert. Nach Abschluss der Funktion erscheint auf der Anzeige END (Ende). Eine weitere Programmfunktion wird gestartet, wenn Sie die Spannung ausschalten und wieder anschließen oder die CPU „neu starten“. Funktion 6 – 17 – ist das aktivierte Steuersignal START. Nach dem Anschließen ist das Spannungsrelais in Bereitschaft, um die Arbeitsfunktionen auszuführen. Auf der Anzeige erscheint ON. Nach der Verabreichung des START-Signals startet das Relais die Funktion. Nach Abschluss kehrt es in den Standby-Modus zurück (Warten auf ein weiteres Startsignal). Funktion 18 – ist ein aktiviertes Steuersignal START. Nach dem Anschließen ist das Spannungsrelais in Bereitschaft, um die Arbeitsfunktionen auszuführen. Auf der Anzeige erscheint ON. Nach der Verabreichung des START-Signals startet das Relais die Funktion. Nach Abschluss erscheint auf der Anzeige END (Ende). Das Relais reagiert nicht auf nachfolgende START-Signale. Eine weitere Programmfunktion wird gestartet, wenn Sie die Spannung ausschalten und wieder anschließen oder die CPU „neu starten“. Achtung! * Wenn Sie die Stromversorgung während des Funktionsablaufs abschalten, wird die Relaisfunktion gestoppt. Der Kontakt bleibt in der Trennposition (Pos. 1-6). Wenn Sie die Stromversorgung wieder anschließen, beginnt die Funktion von vorne. * Wenn Sie während des Programmablaufs die Funktion RESTART drücken, wird die Funktion von vorne gestartet.
