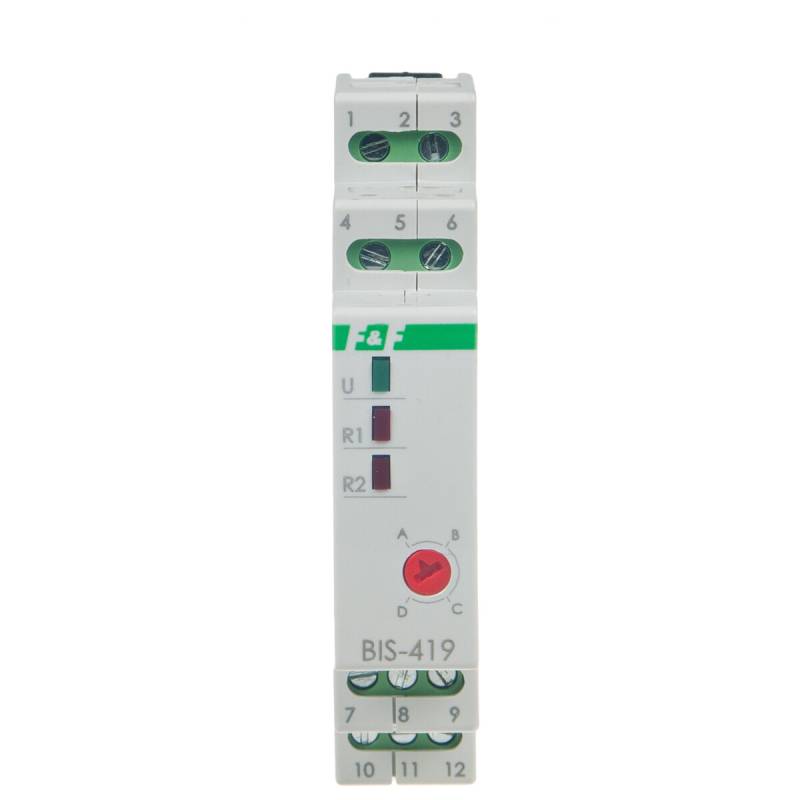

F&F BIS-419 Stromstoßrelais 230V AC 2 Wechsler 2x16A Hutschiene

Produktbeschreibung

Das BIS-419-Relais verfügt über zwei Schaltabschnitte und ermöglicht das Schalten von zwei Blitzstromkreisen oder anderen Empfängern von mehreren verschiedenen Punkten aus und in Übereinstimmung mit der vorgewählten Reihenfolge. Betrieb Die Stromversorgung des Relais wird durch eine grüne LED U angezeigt. Das sequentielle Relais verfügt über zwei separate Ausgänge: R1 und R2. Der Kontaktstatus (geschlossen/offen) wird nach einem vorgegebenen Programm sequentiell erzwungen. Die Kontakte wechseln nach einem weiteren Impuls vom Steuerknopf in einen anderen Zustand. Die Aktivierung der Kontakte R1 und R2 wird durch die jeweilige rote LED R1 und R2 angezeigt. Nach einem Stromausfall wird der Kontaktzustand zurückgesetzt. Wenn die Stromversorgung wieder eingeschaltet ist, startet das Relais bei der Sequenznummer 0. Hinweis! BIS-419 230 V kann mit hintergrundbeleuchteten Tasten verwendet werden. Arbeitsfunktion Funktion A Durch anschließendes Drücken der Taste werden die Sequenzen 0-3 wiederholt. Funktion B * Durch wiederholtes Drücken der Taste in weniger als 5 Sekunden werden die Sequenzen 1-3 wiederholt. * Durch erneutes Drücken der Taste nach mehr als 5 Sekunden werden beide Kontakte getrennt (Sequenz 0). * Langes Drücken – in beliebiger Reihenfolge – trennt beide Kontakte (Sequenz 0). * Durch Drücken der Taste nach dem Ausschalten beider Relais wird der letzte Zustand (Memory of State) wiederhergestellt. Gilt nicht bei Ausfall der Relaisstromversorgung. Funktion C Durch anschließendes Drücken der Taste werden die Sequenzen 0-3 wiederholt. Funktion D * Durch wiederholtes Drücken der Taste in weniger als 5 Sekunden werden die Sequenzen 1-3 wiederholt. * Durch erneutes Drücken der Taste nach mehr als 5 Sekunden werden beide Kontakte getrennt (Sequenz 0). * Langes Drücken – in beliebiger Reihenfolge – trennt beide Kontakte (Sequenz 0). * Durch Drücken der Taste nach dem Ausschalten beider Relais wird der letzte Zustand (Memory of State) wiederhergestellt. Gilt nicht bei Ausfall der Relaisstromversorgung. Leistungstabelle Diese Daten sind Richtwerte und hängen stark vom Design eines bestimmten Empfängers (das ist besonders wichtig für LED-Lampen, Energiesparlampen, elektronische Transformatoren und Impulsnetzteile), der Schaltfrequenz und den Betriebsbedingungen ab.
