Eltako Stromstoß-Schalter Hutschiene ESR12Z-4DX-UC 4 Schließer 230V 8A 2000W 1St.

Eltako Stromstoßschalter ESR12Z-4DX-UC Hersteller:Eltako Bezeichnung:Stromstoßschalter Typ:ESR12Z-4DX-UC Funktion:elektronisch für Zentralsteuerung Montageart:DIN-Schiene Breite in Teilungseinheiten:1 Einbautiefe:58 mm Anzahl der Kontakte als Schließer:4 Steuerspannung 1:12..230 V Steuerspannungsart 1:AC Frequenz der Steuerspannung 1:50 Hz Steuerspannung 2:10..230 V Steuerspannungsart 2:DC Frequenz der Steuerspannung 2:50 Hz Bemessungsschaltstrom:16 A Versorgungsspannung:230 V Spannungsart der Versorgungsspannung:AC/DC Max. Glühlampenlast:2000 W Max. Leuchtstofflampenlast:1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA Max. Leuchtstofflampenlast (parallel kompensiert):500 VA Max. Schaltstrom (cos phi 0,6):8 A Geeignet für Handbedienung:nein Eltako Stromstoßschalter ESR12Z-4DX-UC: weitere Details Mit 4 unabhängigen Kontakten, je 1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Stand-by-Verlust nur 0,03-0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können 3 der 4 normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und die Außenleiter an 1(L), 3(L) oder 5(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Örtliche Universal-Steuerspannung 12..230V UC. Mit zusätzlichen Universalspannungs-Steuereingängen zentral ein und aus für 8..230V UC, von den örtlichen Steuereingängen galvanisch getrennt. Mit zusätzlichen Gruppen-Steuereingängen ein und aus für 12..230V UC. Gleiches Potenzial wie die örtlichen Steuereingänge. Über die Gruppen-Steuereingänge können Gruppen dieser Stromstoßschalter in einer Zentralsteueranlage getrennt angesteuert werden. Versorgungsspannung wie die örtliche Steuerspannung. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor geschaltete Verbraucher an das Netz gelegt werden. Zentralbefehle haben immer Vorrang, die örtlichen Steuereingänge sind während des Zentralbefehls gesperrt. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA = zentral ein und zentral aus wirksam, ZE = nur zentral ein wirksam, ZA = nur zentral aus wirksam, ZE+ZA durchgestrichen = keine Zentralsteuerung wirksam. Mit dem mittleren Drehschalter werden für ES und ER die Funktionen des unteren Drehschalters vorgewählt. Mit ER werden die Klammerfunktionen gewählt. Wird BM gewählt kann mit einem Bewegungsmelder gesteuert werden, Funktion gemäß Bedienungsanleitung. Nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Mit dem unteren Drehschalter kann zwischen 18 Funktionen gewählt werden: ON = Dauer EIN. 4xS = 4-fach-Stromstoßschalter mit je 1 Schließer, Steuereingänge A1, A3, A5 und A7. (4xR) = 4-fach-Schaltrelais mit je 1 Schließer, Steuereingänge A1, A3, A5 und A7. 4S = Stromstoßschalter mit 4 Schließern. (4R) = Schaltrelais mit 4 Schließern. 2S/WS = Stromstoßschalter mit 3 Schließern und 1 Öffner. (2R/WR) = Schaltrelais mit 3 Schließern und 1 Öffner. 2WS = Stromstoßschalter mit 2 Schließern und 2 Öffnern. (2WR) = Schaltrelais mit 2 Schließern und 2 Öffnern. SSa = Serienschalter 2 + 2 Schließer mit Schaltfolge 0-2-2+4-2+4+6, Rückmeldung 8. (4RR) = Ruhestromrelais mit 4 Öffnern. SSb = Serienschalter 2 + 2 Schließer mit Schaltfolge 0-2-2+4-2+4+6-2+4+6+8. (EW) = Einschalt-Wischrelais mit 3 Schließern und 1 Öffner, Wischzeit 1s. GS = Gruppenschalter. Schaltfolge 0-2-0-4-0-6-0. Rückmeldung 8. (AW) = Ausschalt-Wischrelais mit 3 Schließern und 1 Öffner, Wischzeit 1s. RS = Schalter mit 4 Schließern, A1= Setz- und A3 = Rücksetz-Steuereingang. (GR) = Gruppenrelais 1 + 1 + 1 +1 Schließer. 3xS+ = 3-fach Stromstoßschalter mit je 1 Schließer + Rückmeldung 8, Steuereingänge A1, A3 und A5. (3xR+) = 3-fach Schaltrelais mit je 1 Schließer + Rückmeldung 8, ­Steuereingänge A1, A3 und A5. Geliefert wird: Eltako Stromstoßschalter ESR12Z-4DX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312108130

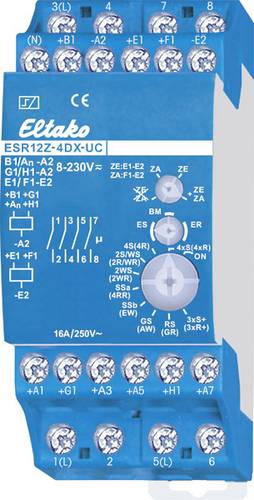

Stromstoßschalter ESR12Z-4DX-UC (21400301)

Elektronische Stromstoßschalter für Zentralsteuerung ESR12Z-4DX-UC mit 4 unabhängigen Stromstoßschalter-Funktionen, Kontakt je 1 Schließer 16 A/250 V AC Reiheneinbaugeräte für die Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36 mm breit, 58 mm tief. 4 einzelne Stromstoßschalter-Funktionen mit Zentral Ein und Aus bzw. Gruppe Ein und Aus, Spannungsversorgung, Gruppensteuerung bzw. örtliche Steuerspannung 8..230 V UC und galvanisch getrennte Zentralsteuerspannung 8..230 V UC. Zentralsteuerbefehle haben Vorrang. Mit der Eltako-Duplex-Technologie können 3 der Kontakte im Nulldurchgang einer angeschlossenen 230 V AC-Phase schalten. Mit dem Funktionsdrehschalter können folgende Funktionen gewählt werden: 4xS4-fach Stromstoßschalter (4xR)4-fach Relais 4SStromstoßschalter 4 Schließer (4R)Relais 4 Schließer 2S/WSStromstoßschalter 3 Schließer+1 Öffner (2R/WR)Relais 3 Schließer+1 Öffner 2WSStromstoßschalter 2 Schließer+2 Öffner (2WR)Relais 2 Schließer+2 Öffner SSaSeriensc - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako ESR12Z-4DX-UC Stromstoss (V)Schaltrelais 4fach potfr 21400301
