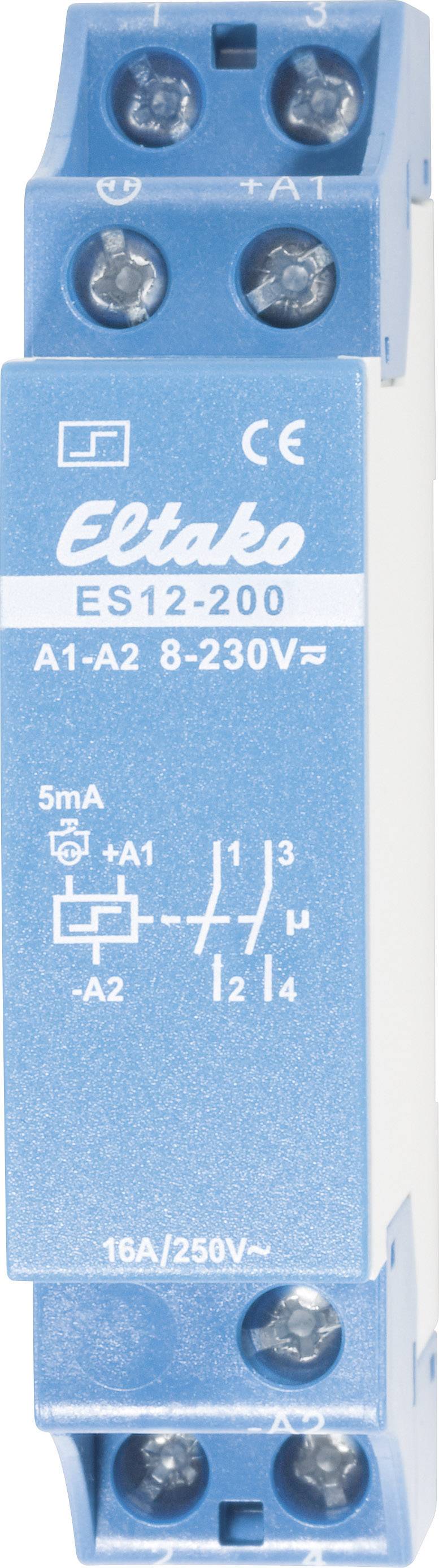

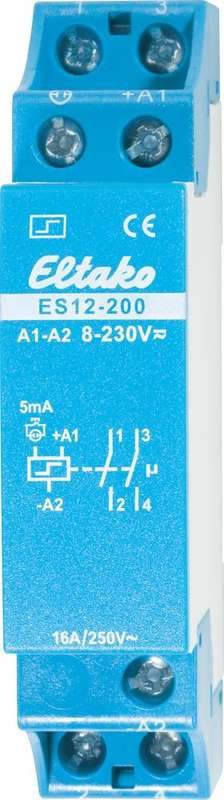

Eltako Stromstoß-Schalter Hutschiene ES12-200 2 Schließer 230 V/DC, 230 V/AC 16A 2000W 1St.

Eltako Stromstoßschalter ES12-200-UC Hersteller:Eltako Bezeichnung:Stromstoßschalter 16A,2S Typ:ES12-200-UC Funktion:elektronisch Schalter Montageart:DIN-Schiene Breite in Teilungseinheiten:1 Einbautiefe:58 mm Anzahl der Kontakte als Schließer:2 Steuerspannung 1:12..230 V Steuerspannungsart 1:AC/DC Frequenz der Steuerspannung 1:50 Hz Steuerspannung 2:230 V Steuerspannungsart 2:AC Frequenz der Steuerspannung 2:50 Hz Bemessungsschaltstrom:16 A Max. Glühlampenlast:2000 W Max. Leuchtstofflampenlast:1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA Max. Leuchtstofflampenlast (parallel kompensiert):500 VA Max. Schaltstrom (cos phi 0,6):4 A Geeignet für Handbedienung:nein Eltako Stromstoßschalter ES12-200-UC: weitere Details 2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Entweder Universal-Steuerspannung 12..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter S12-200-. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück. Geliefert wird: Eltako Stromstoßschalter 16A,2S ES12-200-UC, Verpackungseinheit: 1 Stk., EAN: 4010312108048

Stromstoßschalter ES12-... UC 16 A/250 V AC Reiheneinbaugerät für Montage auf Tragschienen DIN-EN 50 022, Steuereingang 8...230 V UC. Keine ständige Stromversorgung, dadurch auch kein Stand-by-Verlust. 1 Teilungseinheit = 18 mm breit, 58 mm tief. Funktion elektronisch Schalter Montageart DIN-Schiene Breite in Teilungseinheiten 1 Einbautiefe 58 mm Anzahl der Kontakte als Schließer 2 Anzahl der Kontakte als Öffner 0 Anzahl der Kontakte als Wechsler 0 Steuerspannung 1 12 - 230 V Steuerspannungsart 1 AC/DC Frequenz der Steuerspannung 1 50 - 50 Hz Steuerspannung 2 230 - 230 V Steuerspannungsart 2 AC Frequenz der Steuerspannung 2 50 - 50 Hz Bemessungsschaltstrom 16 A Max. Glühlampenlast 2000 W Max. Leuchtstofflampenlast 1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA Max. Schaltstrom (cos phi = 0,6) 4 A Geeignet für Handbedienung nein - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako ES12-200-UC Stromstoßschalter 2S (V) potenzialfrei 16A 21200002

Beschreibung Stromstoß-Schalter ES12-200, 2 Schließer 16 A Für Hutschienenmontage. Geringes Schaltgeräusch, keine StandBy-Stromaufnahme. Ansteuerung mit 8 - 230 V/UC oder 230 V mit max. 5 mA Glimmlampenstrom. Schaltleistung max. 20 A/230 V über beide Kontakte. Technische Daten: Ausführung: Stromstoßschalter 2 Schließer 16 A Betriebsspannung: 8 - 230 V/UC oder 230 V Kontaktart: 2 Schließer Produktabmessung, Breite: 18 mm Schaltleistung: (Glühlampen) 2000 W Schaltspannung: 250 V/AC Schaltstrom: 16 A Typ: ES12-200 Hinweis: Kontakte potenzialfrei. Zwei Potenziale an den Steuereingängen nicht möglich
