Eltako Stromstoß-Dimmschalter EUD12F 21100830

Produktbeschreibung

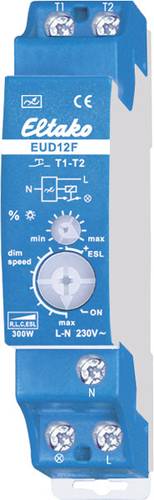

Eltako Stromstoß-Dimmschalter EUD12F

Hersteller:Eltako
Bezeichnung:Stromstoß-Dimmschalter f.Feldfreischal.300W
Typ:EUD12F
Zusammenstellung:sonstige
Bedienungsart:Tipptaster
Anzahl der Einheiten:1
App-Steuerung über Bluetooth:nein
Dimmung Phasenanschnitt:nein
Dimmung Phasenabschnitt:nein
Seriendimmer:nein
Lastart:universal
Nebenstelleneingang:nein
Lichtwertspeicher:ja
Verwendbar mit Taste:ja
Verwendbar mit Bewegungsmelder:nein
Verwendbar mit Präsenzmelder:nein
Verwendbar mit Zeitschalter/Timer:nein
Verwendbar mit Funktaste:nein
Verwendbar mit IR-Taste:nein
Min. Helligkeit steuerbar:ja
Montageart:REG
Befestigungsart:sonstige
Werkstoff:Kunststoff
Werkstoffgüte:Thermoplast
Halogenfrei:ja
Oberflächenschutz:sonstige
Ausführung der Oberfläche:matt
Farbe:blau
Transparent:nein
Nennspannung:230 V
Frequenz:50 Hz
Steuerspannung:8..230 V
Nennleistung ohmsche Last:300 W
Nennleistung induktive Last:300 VA
Nennleistung kapazitive Last:300 VA
Max. Schaltleistung LED:300 W
Leistungsaufnahme:0,1 W
Anschlussart:Schraubklemme
Aderquerschnitt:6 mm²
Gerätebreite:18 mm
Gerätehöhe:58 mm
Gerätetiefe:66 mm
Kompatibel mit Apple HomeKit:nein
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:nein

Eltako Stromstoß-Dimmschalter EUD12F: weitere Details

Universal-Dimmschalter. Power MOSFET bis 300W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,1 Watt. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Universal-Dimmschalter für Lampen bis 300W, abhängig von den Lüftungsverhältnissen. Dimmbare 230V-LED-Lampen und dimmbare Energiesparlampen zusätzlich abhängig von der Lampenelektronik. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Versorgungs- und Schalt­spannung 230V. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Mit integriertem Abschaltrelais zur Feldfreischaltung des geschalteten Stromkreises. Der oder die Steuertaster werden über Kleinspannungs-Steuerleitungen an die Klemmen T1 und T2 des EUD12F (feldfreie interne Gleichspannung) angeschlossen, die ständige 230V-Stromversorgung direkt an einen Außenleiter vor dem Feldfreischalter FR12-230V. Dadurch bleibt die volle Funktion erhalten, die Leuchten-Zuleitung wird jedoch durch das integrierte Abschaltrelais feldfrei geschaltet. Ein Glimmlampenstrom ist nicht zugelassen. Mit dem oberen %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden, z.B. für dimmbare Energiesparlampen. Der Automatikbetrieb lässt das Dimmen aller Lampenarten zu. Mit dem unteren dim-speed-Drehschalter kann im Automatikbetrieb die Dimmgeschwindigkeit in sieben Stufen eingestellt werden. +ESL ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt wieder einschalten. -ESL ist eine Comfort-Stellung für Energiesparlampen, welche sich konstruktionsbedingt abgedimmt nicht wieder einschalten lassen. Daher ist Memory in dieser Stellung ausgeschaltet. In den Stellungen +ESL und ESL dürfen keine induktiven (gewickelten) Trafos verwendet werden. Außerdem kann die maximale Anzahl dimmbarer Energiesparlampen konstruktionsbedingt niedriger sein als im Automatikbetrieb. Mit Kinderzimmerschaltung: Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Mit Schlummerschaltung: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimm­zeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung. L-Lasten (induktive Lasten, z.B. gewickelte Transformatoren) und C-Lasten (kapazitive Lasten, z.B. elektronische Transformatoren) dürfen nicht gemischt werden. R-Lasten (ohmsche Lasten, z.B. 230V-Glüh- und Halogenlampen) können beliebig zugemischt werden. Zum Mischen von L-Lasten und C-Lasten ist der Universal-Dimmschalter EUD12D in Verbindung mit dem Leistungszusatz LUD12 geeignet.

Geliefert wird: Eltako Stromstoß-Dimmschalter f.Feldfreischal.300W EUD12F, Verpackungseinheit: 1 Stk., EAN: 4010312108086
